Canbus Haberleşme Protokolü, CAN (Controller Area Network) adı verilen bir ağ üzerinden çalışır ve çoklu cihazların haberleşmesini sağlayarak veri paylaşımını kolaylaştırır. Bu sayede, otomobil parçaları, sensörler, kontrol birimleri ve diğer sistemler arasında veri alışverişi yapılabilir.

Canbus Haberleşme Protokolü, düşük maliyetli bir haberleşme çözümü olmasıyla da dikkat çeker. Tek bir kablo üzerinden birden fazla cihazın haberleşmesi mümkün olduğu için kablo karmaşası ve maliyeti azaltılır. Ayrıca, protokolün yüksek hızlı veri iletimi ve yüksek güvenilirlik seviyesi, otomotiv ve endüstriyel uygulamalarda tercih edilmesinin sebepleri arasında yer alır.  Canbus Haberleşme Protokolü, diğer haberleşme protokollerine kıyasla daha kolay entegre edilebilir ve geniş bir uygulama alanına sahip olduğu için tercih edilir.

CAN Bus Haberleşme Protokolü Nedir ?

Otomobiller hayatın vazgeçilmez araçları arasında yer alıyor. İnsanlar için önemli olan bu cihazlar için gerekliliklerin başında güvenlik gelmektedir. Bu nedenle bu tür sistemler hem mekanik hem de elektronik olarak çok büyük bir konstrüksiyona ve altyapıya sahiptir. Cihazdaki her sensör, sorunsuz ve doğru bir şekilde çalışmalı ve sistemdeki birbiriyle hassas bir şekilde iletişim kurmalıdır. Günümüzde kullanılan Canbus haberleşmesi, otomobildeki tüm sistemlerin haberleşmesi için kullanılmaktadır.

CAN Bus Endüstride Nasıl Kullanılır ?

Endüstride her zaman bir insan-makine arayüz sistemi vardır. İnsanlar otomasyon sistemlerine müdahalede bulunmak isterler veya bir şeyleri değiştirmek isterler. Bunun için bir arayüze ihtiyacınız var. Bu arayüzlere İnsan-Makine Arayüzleri (HMI) denir.

Sensörlerden programlanabilir mantık denetleyicilerine (PLC‘ler) kadar tüm cihazlar komutları veya verileri alır ve gönderir. Bunu yapmak için güçlü bir iletişim protokolüne ihtiyaçları vardır. CANBUS, bu gereksinimi karşılamak için en iyi seçim olan güvenilir iletişim protokolüdür.

Endüstriyel ekipman imalatının tüm adımları birbiriyle iletişim halinde olmalıdır. Çünkü zamanlama ve iletişim çok önemlidir. Tüm makineler birbirini beklemek zorundadır ve bir makine hazır olduğunda diğeri başlamak zorundadır. Ayrıca üretimde çevresel değişkenler de önemlidir. Çalışan makinanın o anki durumuna göre sensörler vasıtasıyla gönderdiği sinyaller veya insanlar HMI’lar üzerinden istedikleri işlemleri veya dataları merkez birime gönderir(PLC) ve PLC o an gel sinyale göre sistemi yönlendirir.

CAN Veriyolu Nasıl Çalışır ?

CAN veri yolunun çalışma şekli, ağdaki her cihazın standart mesaj formatını kullanarak bir “veri çerçevesi” oluşturmasına ve bunu sırayla iletmesine izin vermesidir.

Canbus haberleşme protokolü, bir kablo ağı üzerinde çalışır. Bu kablolar, birden fazla cihaz arasında veri iletmek için kullanılır. Protokolde, veriler iki yönlü olarak iletilir. Bir cihaz, verilerini diğer cihazlara iletmek için “verici” olarak işlev görürken, diğer cihazlar da bu verileri alıcı olarak okur. Bu şekilde, cihazlar arasında sürekli bir veri akışı sağlanır.

Canbus haberleşme protokolü, bir dizi kontrollü veri gönderme ve algılama mekanizması kullanarak sürekli ve güvenilir bir veri iletimi sağlar.

CAN Bus Veriyolunun Özellikleri Nelerdir ?

Protokoldeki birinci öncelik, güvenli bilgi iletişimini sağlamaktır. Elbette bir sürücü hava yastıklarının radyo paraziti nedeniyle patlamasını istemez. Bu nedenle protokoldeki prosedür sıfıra yakın bir hata payı ile uygulanmaktadır. Bunun dışında Canbus haberleşme protokolünün özellikleri şu şekilde sıralanabilir:

– Mesaj önceliği

– Konfigürasyon esnekliği

– Kayıp zaman güvenliği

– Senkronizasyon ile çoklu kayıt. (Bu nedenle tek parça veri birçok cihaz tarafından alınabilir.)

– Sistem üzerindeki veri yoğunluğunu ortadan kaldırabilmek

– Doğru hata tespiti ve anında hata sinyali üretimi

CAN Bus Haberleşme Protokolü Nerelerde Kullanılır ?

CAN Bus, başta otomobiller olmak üzere birçok teknolojik araçta maksimum verimlilik ve güvenlik sağlamak için geliştirilmiş, otomotiv endüstrisinde kullanılan bir iletişim protokolüdür. Otomobillerde ve daha birçok teknolojik araçta merkezi bir ağ sistemi sağlayan CAN Bus haberleşmesi, araçta çalışan modülleri sisteme bağlar. Bu sayede araçtaki tüm bileşenler birlikte daha verimli ve etkin bir şekilde çalışır.

CAN Bus protokolleri ile gönderilen mesaj, CAN Bus standardına sahip diğer cihazlara güvenilir ve hızlı bir şekilde iletilir. Bu sistem sayesinde aracın hızı, depodaki yakıt miktarı, ateşleme bilgileri ve hatta aracın anlık yakıt tüketimi bile tek bir bus üzerinden alınabilmektedir. Kullanılan Canbus sistemi sayesinde kablo ağırlığı önemli ölçüde azaltılabilir.

Aynı zamanda sensörlerin daha hızlı çalışmasını ve gerekli bilgilerin sisteme tam olarak basılmasını sağlar. Sistemdeki hata oranı bu nedenle önemli ölçüde düşüktür. Ayrıca CAN Bus sistemi ile araçta arıza tespiti yapmak çok daha kolaydır. Çünkü basit arayüzler sayesinde hangi sistemin çalışıp çalışmadığını görmek çok kolay.

CAN Bus Protokolünün Avantajları Nelerdir ?

CANbus, otomasyon sistemlerinde ve araç içi iletişimde yaygın olarak kullanılan bir haberleşme protokolüdür. Bu protokolün birçok avantajı bulunmaktadır.

Birinci avantajı, yüksek veri hızıdır. CANbus iletişimi, verileri hızlı bir şekilde aktarır ve bu sayede sistemler arasındaki iletişim hızını artırır. Bu özellik, zaman hassasiyeti gerektiren uygulamalarda oldukça önemlidir.

İkinci olarak, CANbus protokolü, düşük hata payıyla çalışır. Özel hata denetleme mekanizması sayesinde verilerin doğruluğu sağlanır ve olası hata durumlarında protokol gerekli önlemleri alır. Bu da sistemlerin güvenilirliğini artırır.

Ayrıca, CANbus protokolü hata tespit ve düzeltme yeteneklerine sahip olduğundan, veri iletiminde oluşabilecek hataların etkilerini minimize eder.

Sistemden gelen her mesajın IP’si farklı olduğu için oluşabilecek hatanın tespiti kolaylaşır. Ayrıca 100 m’ye kadar 1 Mbps hız sunan yüksek iletişim hızına sahiptir.

PLC Nedir ?


Ethernet Haberleşme Protokolü Nedir ?


Twitter Adresimiz İçin Tıklayınız


Facebook Adresimiz İçin Tıklayınız

Modbus Haberleşme Nedir ?

Modbus haberleşme veri transferi ile PLC sistemler arasındaki iletişim köprüsü olarak tanımlanabilir. Esnek ve basit olması ile kolay, hızlı ve üreticilere açık olması da günümüzde modbus haberleşme sisteminin endüstriyel alanlarda kullanımı genişletmiştir.

PLC sistemleri arasında bilgi alışverişini ve veri transferini sağlayan standart iletişim köprüsüdür. Aynı zamanda birçok endüstri kuruluşunda da kullanılmaktadır. Dünya çapında modbus haberleşme 7 milyon endüstri kuruluşunda veri toplama sistemlerinde sinyal iletimi adına kullanılmaktadır.

Modbus Haberleşme Protokolü Özellikleri Nelerdir ?

Modbus haberleşme sistemi söz konusu cihazlar arasında seri hatlar üzerinden iletilerek çalışmaktadır. Sistemin en kolay kurulumu ise bir Slave Ve bir Master üzerindeki seri bağlantı noktalarını bir kablo ile bağlamaktır. Modbus iletişim protokolü dahilinde veriler bir olarak gönderilmektedir.

Her bir bit ise voltaj olarak gönderilmektedir. Veri aktarımı modbus sistemi üzerinde bitler ile yani birler (1) ve sıfırlar (0) halinde gerçekleşir. Pozitif voltaj sıfırlar ile negatif voltaj ise birler ile aktarılır. Bu bitler yani voltaj seviyeleri cihazlar arasında çok hızlı bir şekilde gönderilir. Bu hız ise baud olarak adlandırılır. Genel olarak iletim hızı 9600 baud bit/saniyedir.

Birçok versiyonu bulunmaktadır. Ancak en fazla tercih edilen versiyonu Modbus TCP ve Modbus RTU dur. Günümüzde kullanılan modbus haberleşme sisteminin özellikleri ise aşağıdaki gibi sıralanabilir;

Modicon programlanabilir kontroller kendisi ve diğer cihazlar ile ağlar aracılığıyla haberleşebilir.

İstek / cevap protokolüdür. Fonksiyon kodları tarafından özelleştirilmiş olmaktadır.

Haberleşme protokolünün OSI modelinin yedinci seviyesindeki uygulama katmanıdır.

Modbus sistemi fonksiyon kodları PDU biriminin bir parçasıdır.

Network üzerindeki birbirinden farklı cihazlar arasında geçen client / server haberleşmesini sağlar.

Birbirinden farklı ağ tiplerinde dahi birbirleri arasında bağlanabilmeyi sağlar. Client / server haberleşmesini sağlayan mesaj protokolünün de uygulama katmanıdır.

Modbus Haberleşme Protokolü Nerelerde Kullanılır ?

Sensörler ve akıllı cihazlar arasındaki iletişimi kurabilmek için modbus haberleşme protokolü kullanılır. RTU sistemleri gibi kablosuz iletişimlerin zorunluğu olduğu sistemler için son derece ideal bir protokol olarak kabul edilir. Bu nedenle endüstriyel alanlarda ve sahalarda oldukça sık tercih edilir.

Yaygın olarak kullanılmasının bir diğer nedeni ise sadeliktir. Aynı zamanda işlemci kodu alanı ya da RAM e oldukça az ihtiyaç duyar. Günümüzde modbus kullanımı oldukça popülerdir. Bunun bir nedeni de mesaj kontrolü sağlanmasıdır. LRC ve CRC kontrolünün olması iletişim hatlarının neredeyse yüzde 99 doğruluk ile kontrol edildiği anlamını taşır.

Modbus RTU Nedir ?

Modbus haberleşme katmanı haberleşme ve fiziksel katman olarak ikiye ayrılmaktadır. Modbus’ın haberleşme katmanında sıklıkla kullanılanlardan biri ise modbus RTU yani Modicon-Bus Remote Telemetri Unit şeklinde adlandırılmaktadır. Zaman, Tarih formatı ve Parity, BauntRade, Node bağlantı yetenekleri gibi paket içerisinde barındırmayan haberleşme protokolüdür. Kısa mesafede 2 telli bağlantıyla kullanılmaktadır.

Master ve Slave olarak düzenlenen bir ağ yapısına sahip olmaktadır. Master ağı, belirli bir sorguyu Slave ağına gönderir. Burada istenilen bilgi adresi uyan Slave ağı tarafından cevap Master ağına gönderilir. Durum bu şekilde süregelir ve bir haberleşme sağlanır.

 Veriler Bit olarak adlandırılır ve her bir Bit voltaj olarak gönderilir. Voltaj olarak iletilen veriler ise 1 ve 0 serileri üzerinden çok hızlı bir biçimde gönderilir. Burada sıfırlar pozitif voltajı simgelerken birler ise negatif voltajı temsil eder.

Modbus Veri Okuma

Modbus haberleşme sistemindeki verileri okuyan ve analiz eden yazılım ve programlar ile birlikte Modbus verilerinin okunması ve gerçek zamanlı log kayıtları tutulabilmesi mümkün hale gelmektedir. Bu kayıtlara bakıldığında ise veri görselleştirilmeleri ve de veri analizleri kolaylıkla yapılabilmektedir.

Modbus, data bilgilerini 4 farklı tabloda toplamaktadır. İki tabloda Açık/Kapalı bilgileri(coils) yer almaktadır. Diğer iki tabloda sayısal değerlere(registers) yer verilmektedir.

Modbus RTU verileri ile Retmon DCIM okunup analiz edilmesinin yanı sıra verilerin CSV formatı ile dışarıya aktarılması mümkündür. Ayrıca, trend veya histogram grafiklerin oluşturulması ve grafiklerin çoklu kullanıcılar ile yönetilmesine olanak sağlar. Modbus RTU veri okumasının dışında OPC UA, TCP ve SNMP gibi iletişim protokollerini de desteklemektedir. Bu nedenle oldukça yaygın olarak kullanılmaktadır.

Genel olarak, profibus haberleşme geliştirilen bus kablosu sayesinde tek kablo ile tüm cihazlar arasında ağ oluşturulmaktadır. Üretim otomasyonu, bina otomasyonu, haberleşme cihazları, kontrol panelleri (PLC, SCADA) gibi konularda çok geniş bir uygulama yapılmasına izin veren tedarikçi ve bağımsız bir ağ standardı olmaktadır. Aynı zamanda, bu standart EN 50170e ve EN 50254 standartlarına uygunluk göstermektedir.

 Profibus, 2000 yılı Ocak ayında 7 diğer fieldbus sisteminin yanında IEC 61158 ile kurulum sağlanan bir ağdır. OSI model spesifikasyonlarını da içeren IEC 61158; 61158-1 ve 61158-6 şeklinde adlandırılan 7 bölüme ayrılmıştır. Aynı zamanda bu sürüm DPV-2‘yi de içerecek biçimde genişletilmiştir.

Profibus Haberleşme Sistemi

Özel bir arabirime gereksinim duymadan, farklı olan üreticilerin cihazlarının arasında haberleşmeyi sağlayan, profibus haberleşme protokolüne her bir bus bölümüne 32 adet olmak üzere toplamda 126 adet katılımcı bağlanmaktadır. Bunun yanında çevre birimleri, Slave’ler ve de saha elemanları çalışma süreçlerinde takıp çıkarılabilir özellikte olmaktadır.

 2 damarlı özellikte olan blendajlı kablo veya da optik iletkenler ile veri transferi yapılmaktadır. Profibus, kullanım alanına ya da tipine göre, 3 adet farklı haberleşme protokolleri sunmaktadır.

Profibus Haberleşme Protokolü Çeşitleri

Genel olarak, profibus kendi içinde 3 ana değişkene ayrılmaktadır. Bu değişkenler;

Profibus DP

Fiziksel yapı bakımından RS485 ya da fiber optik alt yapısını kullanmayı tercih eden profibus DP, en fazla kullanılan haberleşme tipi olmaktadır. Genelde tercih edilmek sebebi; hız, etkinlik ve de düşük bağlantı maliyetidir. Merkezi şekilde dağıtılmış olan cihazlar ve akıllı saha cihazları ile haberleşme sağlanmaktadır.

Profibus FMS

Standart bir haberleşme tipidir ve FMS, DP şeklinde fiziksel haberleşme yapısı olarak da RS485 ve de fiber optik alt yapısını kullanmaktadır. Aynı zamanda akıllı kontrol aygıtları arasındaki haberleşmeler için de gelişmiş uygulama fonksiyonlarını sunmaktadır.

Profibus PA

DP ile aynı olan master üzerinde çalışma sağlayan PA, genelde proses otomasyonunda kullanılmaktadır. Tek hat ve iki tek kablo ile ölçüm ve kontrol sağlayan profibus-PA, daha çok proses otomasyonunda kullanım sağlanan, mevcutta yer alan haberleşme kablosu ile de ekipmanın enerji beslemesini sağlanan haberleşme tipi olmaktadır. Yüksek çözünürlüğe sahip olan ölçüm sağlamakla beraber, güvenilir bilginin de iletimini sağlamaktadır.

Profibus Haberleşme Teknik Özellikleri

Genel olarak bakıldığı zaman profibus haberleşme teknik özellikleri;

Yüksek hızlı ve kritik uygulamalar ya da kompleks haberleşmelerde kullanılır.

Özel bir arabirime gereksinim duymayan bir veri yolu kullanmaktadır.

Farklı marka cihazlar içinde profibus haberleşme yapıldığı zaman özel bir eklenti ya da ara birim gerekliliği duyulmaz.

Özel üretim ve de proses otomasyonlar için tasarlanmaktadır.

Çevre birimleri; yani saha elemanları, motor, sensör ya da slave’ler çalışma sırasında takılıp çıkarılabilir.

Veri transfer işlemleri 2 damarlı blendajlı kablo ya da optik iletkenler aracılığı ile yapılır.

Veri iletim mesafesi de elektrik kablolarıyla 12 km, optik kablolarla da 23.8 km kadar olmaktadır.

Profibus-DP aracılığı ile yapılan haberleşme hızı 9.6 kBd ve 12 MBd arasında olmaktadır. Profibus-PA da da bu hız 31.25 kBd olmaktadır.

Profibus Haberleşme Avantajları

Genel olarak, fonksiyonel avantajlara sahip olan profibus haberleşme teknolojisi kullanmanın potansiyel bazı avantajları da bulunmaktadır.

Kullanım alanlarında, bazı durumlarda geleneksel olan sistemlere oranla % 40’a maliyet düşüşü sağlamaktadır.

Geleneksel sistemlere göre bakım maliyetlerini % 25’e kadar düşürmektedir.

Kullanımı ile daha küçük başlatma süresi, işlevsellik ve de emniyette çok önemli bir artışlar sunmaktadır. .

Profibus-PA; kullanımı ile saha ekipmanlarına kendinden emniyetli olan alanlarda güç sağlamaktadır.

Potansiyel bir şekilde patlayıcı olan alanlarda yer alan başka istasyonlara müdahalede bulunmadan, çalışma süreçlerinde de ekipmanın bakım ve bağlantısını ayarlamaktadır. Aynı zamanda bu uygulama alanında bulunan özel şartlara uygun bir şekilde geliştirilmiştir.

Genel olarak profibus sayesinde dünya çapında olan kullanıcılar; esneklik, güven, geleceğe ve farklı uygulamalara yönelme, gelişim maliyetleri azaltmayı, birlikte çalışabilme ve birden daha fazla tedarikçi için uyumlu olan, uluslararası standart protokolünü de referans şeklinde kullanabilirler.

 Genel olarak bakıldığı zaman profibus, bilgi ve de otomasyon teknolojilerinin gelişim ve değişiminde belirleyici bir rol oynamakta ve ayrıca; ofislerin hiyerarşi sistemlerini ve yapılarını da değiştirmektedir. Günümüzde, proses üretim endüstrilerinden başlayarak, binalara ve de lojistik sistemlere kadar endüstriyel her ortama ve farklı sektörlere ulaşım sağlamaktadır.

 Endüstriyel haberleşme ağları arasında en yaygın kullanım Ethernet olmaktadır. Tesislere ve ağ altyapılara güvenle entegre edilen ethernet gerçek zamanlı veri aktarımını sağlamaktadır. Tüm işletmeler ve üretim seviyeleri arasında tutarlı bir ağ altyapısı oluşturmaktadır.

 Tam çift yönlü aktarım ve anahtarlama teknolojisi gibi gelişmeler sayesinde Ethernet protokolleri, günümüzün otomasyon teknolojisi için son derece önem arz etmektedir. Katı gerçek zaman gereksinimlerini karşılamaktadır.

Ethernet Haberleşme Protokolü Nedir ?

Haberleşme için ethernet tabanlı ağ yaygınlaşmaktadır. Ethernet teknolojisine dayalı olarak geliştirilen Ethernet haberleşme protokolü, yeni ve modern protokolleri kapsamaktadır. Veri bağlantısı ve ağ katmanlarında, standart Ethernet kablolaması kullanılmaktadır. Yüksek iletim hızına sahip olduğundan, tüm cihazlar arasında çok hassas bir zaman senkronizasyonu sunmaktadır.

 Ethernet protokolü için ağ bileşenlerine ek gereksinim konulmasına gerek bulunmamaktadır. Düşük maliyetli ve hatadan etkilenmeyen bir ağ arayüzü olarak tasarlanan ethernet protokolü, bilgisayar tabanlı cihazlara kolayca uygulanmaktadır.

 Ethernet haberleşme protokolünde alışveriş süresi, temel prensip olmaktadır. Karşılıklı mesaj alışverişlerinde, GOOSE olarak adlandırılan model devreye girmektedir. GOOSE veri setinde gruplanmış herhangi bir veri formatının taşınmasını sağlamaktadır.

Ethernet Haberleşme Protokolü Özellikleri Nelerdir ?

Grafik arayüz, izleme sistemi, alarm sistemi, veri toplama, analiz ve raporlama sistemlerinde ethernet haberleşme protokolü kullanılmaktadır.

Konfigüre edilmesi, genişleyebilmesi ve bakımı son derece kolay olmaktadır.

Arızalı bir modül değiştirilirken herhangi bir enerji kesintisi yaşanmamaktadır.

Nükler tesislerinde, elektrik tesislerinde, su arıtma tesislerinde, trafik kontrol sistemlerinde, otomotiv endüstrisinde, doğalgaz tesislerinde ve gıda endüstrisinde Ethernet haberleşme protokolü kullanılmaktadır.

Sistem her an izlenebilmektedir.

Zaman ve iş gücü kazancı sağlanmaktadır.

Üretim verileri kayıt altına alınmakta olup analiz edilebilmektedir.

Sahadaki durumdan anında haberdar olunduğundan, anında müdahale gerçekleştirilebilmektedir.

Arıza riski olan bölgeler tespit edilebilmektedir.

Sistemin işleyişi hakkında anında bilgi alınmaktadır.

Ethernet Haberleşme Protokolü Nerelerde Kullanılır ?

Endüstri alanı her geçen gün gelişme göstererek büyümektedir. Cihazlar, makineler arası iletişim git gide zorlaştığından, ethernet protokolü kullanımı tercih edilmektedir. Bilgi akışı sağlanarak veri toplama, veri işleme ve veri analiz işlemleri gerçekleştirilmektedir. Sadece bilgisayarları değil, endüstriyel kontrol cihazlarını da ağ sistemlerine bağlayan Ethernet protokolü, otomasyon uygulamalarında kullanılmaktadır.

 Kablolu veya kablosuz ağda bilgisayarlar, switchler ve routerlar dahil olmak üzere cihazlarda Ethernet kullanımı görülmektedir. Standart iletişim protokolü olan Ethernet, işletmelerin büyük bölge ağlarında tercih edilmektedir.

 Dağıtılmış şube ofisleri ve veri merkezlerinde Ethernet haberleşme protokolü kullanılmaktadır. Belirli bir uygulama sayısını kullanıma açan Ethernet, sanal özel ağlar gibi diğer ağ teknolojilerine erişim sağlamaktadır.

Ethernet Haberleşme Protokolü Avantajları Nelerdir ?

Hızı, üretkenliği ve kontrolü sağlayan ethernet kanıtlanmış bir ağ seçeneği olarak kabul edilmektedir. Bilindik ve ataması kolay bir teknoloji olan Ethernet haberleşme protokolü, gerekli durumlarda güç aktarımı yapabilmektedir. Depolama, video, IP üzerinden ses iletimi ve veri merkezi konsolidasyonu gibi bant genişliği yüksek olan uygulamaları desteklemektedir.

 İş ağının boyutu ve güvenliğinden dolayı Ethernet haberleşme protokolü tercih edilmektedir. Yüksek kapasiteli bir nakil seçeneği olarak görülmektedir. İstek cevap protokolü olarak düzenlenen Ethernet haberleşme protokolü, fonksiyon kodları tarafından özelleştirilmektedir. Kolay kuruluma sahip olduğundan, üzerindeki seri bağlantı noktaları tek bir kablo ile bağlanmaktadır.

Ethernet Haberleşme Protokolü Nasıl Çalışır ?

Birbirine veri paketleri yollayarak iletişimi sağlayan ethernet protokolü, veri paketlerini tek tek gönderip almaktadır. Kendine özgü olan 48 bitlik MAC adresleri ile programlanmaktadır. Her Ethernet istasyonunun kendilerine özel bir adresi olmaktadır. Link seviyesinde bağlantı kuran Ethernet, geldiği adresi kullanarak gönderimin istasyondan gelip gelmediğini anlamaktadır.

 Ethernet protokolünün gelişiminde ve evrimleşmesinde kablo yapılarının basitleştirilmesi, önemli olmaktadır. Her kurum tarafından kabul gören Ethernet protokolü, dayanıklı ve yüksek bant genişliği taşıyabilecek şekilde tasarlanmaktadır.

 Hesaplı ve esnek olan Ethernet protokolü, internetin her adımda kullanılabilmesini sağlamaktadır. Ethernet protokolünü kullanan kurumlar, daha az risk ile karşılaşmaktadır. Siber güvenlik üzerinde durulduğunda, Ethernet protokolü tercih görmektedir.

Genel olarak, rs422 nedir sorusuna cevap vermek gerekirse, rs422 seri haberleşme standardı rs422, seri veri hatları üzerinden rs232 ile olağan değerden daha yüksek veri hızlarının aktarılmasını sağlamaktadır. RS422 genelde 50 fite yani; 15,24 metre kadar mesafelerde ve 10 Mbps kadar veri hızlarını sağlayabilmektedir. Fakat azaltılmış veri hızlarını kullanarak, rs422 4000 fit -1220 metre mesafelerde veri iletmektedir.

 Bu bağlamda da mesafesi maksimum 100 kbps olmaktadır. RS422’nin iyileştirmelerde başarı sağlayabilmesinin temel nedeni de diferansiyel ya da dengeli iletim tekniklerinin kullanılmasından ötürü olmaktadır.

RS422 Seri Haberleşme Standartı

RS-422, diferansiyel vericileri ve alıcıları da kullanan, bu uzun hatlarla ilgili olarak çok önemli bir sorun oluşturan ortak mod girişimine karşı da çok daha dayanıklı olmaktadır. RS-422 için düşük voltaj hat seviyelerine ihtiyaç duyulmaktadır. Bu kapsamda rs-422 seri haberleşme standart, yüksek veri hızlarını desteklemekte ve 50 ohm’a kadar da hat empedanslarına izin vermektedir.

 Diferansiyel sürücülerin kullanılmasını sağlamak adına rs-422 standardı dört iletkenli bir kablo kullanmaktadır. Buna ek olarak, çok noktalı bir ağ ya da veri yolu sağlayan tek bir kabloya 10 adede kadar alıcı da yerleştirilebilir.

 RS-422, rs232‘den önemli ölçüde farklı olmakta buna rağmen birçok durumda doğrudan arayüz olarak da kullanılabilmektedir. Aynı zamanda rs-422, kullanılan diferansiyel sinyal ve de diğer başka tekniklerin bir sonucu olarak rs232‘den çok daha yüksek ölçüde veri hızı sağlar. Bu kapsamda rs-422 nedir? sorusu yanında kullanımının da önemi çok fazladır.

RS422 Seri Haberleşme Standartı Kullanımı

Genelde, rs-422 seri haberleşme standardı, rs232C’de oluşan kısa iletim mesafesini ya da yavaş iletim hızı gibi problemleri düzeltir. Öncelikle d-sub 25-pin ve d-sub 9-pin konnektörlerini benimsemektedir. RS-422 diferansiyel sinyalleri kullanmakta ve RS232 dengesiz toprak referanslı sinyalleri kullanmaktadır.

 Diferansiyel iletim de sinyal göndermek veya almak için 2 kabloya ihtiyaç duymaktadır. RS232 ile karşılaştırıldığı zaman gürültüye çok iyi direnebilmekte ve daha uzun iletim mesafesine de sahip olmaktadır. Bu şekilde rs-422 nedir ? Nasıl çalışır ? Algılamış oluyoruz.

RS422 Seri Haberleşme Standartı Özellikleri

 Genel olarak rs-422 seri haberleşme standardı, rs232 protokolüne benzemekte, aynı şekilde programlanabilmekte, fakat birkaç avantaj ve dezavantajı da bulunmaktadır. Bu durumda PC’ler bu arabirimler standart olarak gelmediği için rs-422 bağlantı noktası ya da en azından bir rs422 – rs232 dönüştürücü satın almak zorunda kalmaktadır.

 Bunun yanında rs422‘yi destekleyen çok daha az cihaz olduğu da görülmektedir. Bazı avantajları da şu şekildedir:

Uzun mesafe koşuları: Genellikle 500 feet’e kadar desteklenmekte ve tekrarlayıcılar sayesinde de daha da uzak mesafeler elde edilmektedir.

Çoklu bırakma: Genellikle, bağlantı noktasının başına 32 adet kadar cihaz bağlanabilir ve hatta da daha fazla olan tekrarlayıcılar kullanılarak bağlanılabilir. Cihazlar da her cihaza atanmış olan benzersiz adresler ile ayırt edilmektedir. Örnek verecek olursak, bir bağlantı noktasına bağlı 5 aygıt var ise; 1’den 5’e kadar birimler şeklinde adreslenmektedir. Ayrıca birim 1 ile iletişim için birime 1’e bir komut gönderilir.

 Tüm birimler komutu da DUYUR olmakta, fakat sadece adreslenen birim yanıt verir. Aynı zamanda rs485 için de bu durum geçerlidir. Genelde adresler, cihazın tasarımına da bağlı olarak anahtarlar ya da yazılım aracılığı ile ayarlanabilir.

Gürültüye dayanıklı: Ayrı bir floatıng gönderme ve de alma çifti kullandığı için rs232’den çok daha iyi gürültü bağışıklığı sunmaktadır.

RS422 Seri Haberleşme İşlem Akışı

 Genelde rs422 denildiği zaman gürültüye toleranslı olan ve uzun kablo geçişlerini de bağışlayacak biçimde tasarlanmış olan bir haberleşme sistemi şeklinde tanımlayabiliriz.

 Tipik bir şekilde bir verici ve alıcı çifti ile bir diğer verici ve alıcı çifti arasında kullanılmaktadır. Her biri de çıkış 10 alıcıya kadar devam edebilir.

 Bunu da bir diferansiyel akım sürücüsünü kullanarak yapmaktadır. Gürültüye karşı çok yüksek bağışıklığa sahip olan sitem çok sistematik çalışmalar sürdürmektedir. Gürültü bağışıklığı,rs422 sistemlerini etkinleştirmektedir. Çok uzun bağlantılar üzerinden çalışabilmek için de rs232, US ve de Ethernet’ten çok daha iyi performans sergilemektedir. Her sinyal, verileri iletmek adına 2 kablo kullanmaktadır.

 Genel olarak baktığımı zaman, rs422 seri haberleşme standardı kullanım olarak, daha iyi gürültü bağışıklığı sağlayan ve endüstriyel alanlarda da çok daha uzun iletim mesafeleri sağlayan büyük bir artı seçenek olarak karşımıza çıkmaktadır. Bu durumda rs422 denildiği zaman haberleşme seçenekleri içinde gürültüye en dayanıklı seçenek denilebilir.

RS485’in temel çalışma prensibi, veri iletişiminin tek bir verici ve birden fazla alıcı arasında gerçekleşmesidir. Verici cihaz, verileri RS485 haberleşme standardına uygun bir şekilde hattın üzerine gönderir. Alıcı cihazlar ise bu verileri okur ve gerektiğinde cevaplarını geri gönderirler. RS485, diferansiyel sinyal kullanarak yüksek gürültü toleransı sağlar ve 1200 metreye kadar iletişim mesafesi sunar. Bu özellikleri sayesinde, endüstriyel ortamlarda güvenilir bir iletişim sağlama konusunda önemli bir avantaj sunar.

RS485 Seri Haberleşme Standartı

RS485 Seri Haberleşme Protokolü, endüstriyel otomasyon ve kontrol sistemleri gibi geniş çaplı uygulamalarda sıklıkla kullanılan bir haberleşme protokolüdür. RS485, seri haberleşme standardı olarak bilinen modbus protokolünün fiziksel katmanını oluşturan bir iletişim yöntemidir. Bu protokol, birden fazla cihazın aynı iletişim hattını paylaşarak veri alışverişi yapmasını sağlar.

RS485’in öne çıkan özelliklerinden biri, yüksek hızlı ve verimli bir veri iletişimi sağlamasıdır. Protokolün çalışma prensibi, yüksek hızda veri iletimi için özel bir diferansiyel sinyal yapısı kullanmasıdır. RS485, haberleşme hattı üzerinde birden fazla cihazın bulunmasına izin verirken aynı zamanda gürültüye karşı da dayanıklıdır. Bu özellikleri sayesinde RS485, endüstriyel ortamlarda kararlı ve güvenilir bir iletişim sağlamaktadır.

Tam anlamı ile rs-485 nedir sorusunun cevabı, rs-485 seri haberleşme standardı temel kısmı dengelenmiş olan hat üzerinden verilerin iletilmesi mantığına dayanmaktadır. Bu açıdan rs-485 üzerinden, veriler A ve de B adları verilen 2 kablo üzerinden iletilmektedir. Bu iki uç da dengelenmiş olan hatlardır. Dengelenmiş olan hatlarda vericilerde diferansiyel sürücüler, alıcılarda da diferansiyel alıcılar bulunmaktadır.

 Genel olarak bakıldığı zaman da dengelenmiş olan hattın mantığı şu şekilde ilerlemektedir. Eğer veri iletildiği sırada iletim ortamında bu 2 hatta da aynı yoldan gürültü bulaşırsa ve alıcının da girişinde yer alan fark kuvvetlendiricileri bu 2 hattın farkını alacakları için, girişte yer alan toplam gürültü miktarı sıfır olmaktadır. Buna bağlı olarak da hat boyunca veriye binen gürültünün alıcı girişine etkisi minimuma inmektedir.

RS485’in Temel Çalışma Prensibi ve İşleyişi

RS485, çok noktalı seri haberleşme için özel tasarlanmış bir protokoldür. Temel çalışma prensibi, birden fazla cihazın tek bir veri hattı üzerinden iletişim kurmasına olanak sağlamaktır. RS485’in en önemli avantajlarından biri, cihazların birbiriyle bağlantı kurabilmesi için sadece iki hat gerektirmesidir. Bu, genellikle daha karmaşık ve maliyetli olan diğer haberleşme protokollerine kıyasla daha ekonomik bir seçenek sunar.

RS485’in bir diğer önemli avantajı, yüksek hızlı veri iletimini desteklemesidir. Bu protokol, 35Mbps’ye kadar iletim hızlarını mümkün kılar ve bu da özellikle endüstriyel otomasyon ve kontrol sistemleri gibi hızlı veri alışverişi gerektiren uygulamalar için idealdir. Ayrıca RS485, iletim mesafesi açısından da etkileyici bir performans sergiler. 1200 metreye kadar iletim mesafesi sunan bu protokol, diğer haberleşme protokollerine kıyasla geniş bir kapsama alanına sahiptir. Tüm bu özellikleri nedeniyle RS485, endüstride yaygın olarak kullanılan ve güvenilirliği kanıtlanmış bir haberleşme protokolüdür.

Genel olarak, rs-485 seri haberleşme de burulmuş olan kablo kullanılması ve neticede de doğru sonlandırma yapılması, çok uzun mesafelerde çok yüksek hızla sağlanmaktadır. Burulmuş olan kablo da 2 burgu arasında faz farkı oluşturarak, gürültünün büyük oranda azalmasına yardımcı olmaktadır. Ayrıca; sonlandırma işlemi de iletim ortamında yer alan yansımayı minimum orana indirecektir.

 Bu bakımdan rs-485 standardı, alıcı ile vericinin gnd’leri arasında 7 volta kadar oluşabilecek olan farka izin vermektedir. Tüm bunlar da çipin 5V besleme voltajına bağlı olarak, -7 V ila +12V (5+7) gnd kaymasına izin vermesi demektir. Bu şekilde alıcı ve vericinin farklı özellikte güç kaynakları oluşacak gnd fakından ötürü de meydana gelen sorunlar minimuma indirgenecektir.

RS485 Seri Haberleşme Özellikleri

 Rs485 sürücüler 60 ma sağlayacak biçimde tasarlanır. Bu konuda 60 ma, 32 adet alıcının bir devreye bağlanması, sonlandırma dirençlerinin sisteme dahil edilmesi ve aynı zamanda en kötü koşullar göz önünde bulundurularak belirlenmiştir. RS-485 sürücüleri özellik olarak, ısı ile kapanma özelliğine sahip olmakta ve A -B uçlarından çok fazla akımın çekilmesine de izin vermeyerek, merkezi işlem birimini korumaktadırlar.

 Rs485 alıcılarının giriş dirençleri de 12kohm şeklinde standartlaştırılmıştır. RS-485 uzun mesafelerde yer alan veri iletişiminin sağlanması için hazırlandıklarından, RS-232’nin tersine rs-485 uzun mesafelerde oluşan veri aktarımını sağlamaktadırlar. Genelde standart bir şekilde üretilirler ve rs485’lerin 232’lere göre farkları, gürültülü ortamlarda, çok yüksek hız ihtiyaç duyulan ortamlarda ve çok daha fazla alıcı ve vericinin yer aldığı ortamlarda kullanılabilmektedir.

 Kullanımı bakımından rs-485 seri haberleşme standardı üzerinden veriler A ve B adında iki kablo üzerinden iletilmektedir. RS-485 birbirine göre tam bir şekilde zıt olan iki sinyal kullanmaktadır. Bu anlamda A sıfır iken B de birdir, iletilen verinin durumu da tamamen bu iki sinyalin aritmetik farkına bağlı olarak tespit edilir.

RS485 Protokolünün Tarihçesi ve Standartları

RS485 seri haberleşme protokolü, 1980’lerin başında geliştirilen bir standart olarak ortaya çıkmıştır. Bu protokol, çok noktaya yayın yapabilme yeteneği ile öne çıkmaktadır. RS485’in yaygın olarak kullanıldığı dönemde, paralel haberleşme standardı olan RS232 ardışık haberleşme için önemli bir alternatif sunmuştur. RS485’in seri haberleşme alanında popüler hale gelmesinin en büyük sebeplerinden biri, daha yüksek hızlarda veri iletimine olanak sağlamasıdır. Bu protokol, geniş bir bağlantı topolojisi yelpazesine uyum sağlama yeteneğine sahiptir ve farklı cihazları bir araya getirmek için kullanılan yaygın bir haberleşme standardıdır.

RS485 protokolü, önceki RS232 protokolüne göre daha üstün özelliklere sahip olmasının yanı sıra, birçok standardizasyon kuruluşu tarafından kabul görmüş bir standarttır. Örneğin, RS485’in elektriksel bağlantı standardı, Elektrik ve Elektronik Mühendisleri Enstitüsü (IEEE) tarafından IEEE 485 olarak yayınlanmıştır. Ayrıca, RS485’in EMC (Elektromanyetik Uyum) ve EMI (Elektromanyetik Girişim) konularında da standartlaştırılmış bir yapısı bulunmaktadır. Bu standartlar, RS485 protokolünün daha güvenilir ve kararlı bir şekilde çalışmasını sağlamak amacıyla oluşturulmuştur. RS485 protokolü, endüstriyel otomasyon, enerji dağıtımı, güvenlik sistemleri ve diğer birçok uygulama alanında yaygın olarak kullanılmaktadır.

RS485 Seri Haberleşme Kullanımı

Genel olarak baktığımız zaman rs-485 nedir ve kullanım özelliklerine bağlı olarak nasıl kullanılır sorusu çok fazla sorulmaktadır. Bu konuda rs485 in sahip olduğu, network yapısı data işlemesi ve kontrol uygulamalarında çok yoğun bir biçimde kullanılmasını sağlamaktadır. 12 kohm giriş direnci sayesinde networke, 32 cihaza kadar bağlantı yapılmaktadır. Çok daha yüksek giriş direnci ile bu sayı 256 ya kadar da çıkarılabilir.

 Bu açıdan bakıldığı zaman rs485 tekrarlayıcıları ile bağlanabilecek olan cihaz sayısı birkaç bine ya da haberleşme mesafesi de birkaç kilometreye kadar çıkabilir. Bu konuda rs485 ayrıca bir donanım istemez ve yazılım kısmı da rs232 den daha zor değildir.

 Genelde, rs485 seri haberleşme standardı 32 adet alıcı- ve verici çiftinin aynı anda sisteme bağlanmasına izin vermektedir. Fakat istisnai durumlarda çok düşük hızlarda da sisteme 64 hatta 128 uç da bağlanabilir. Bu durum sistemin kararlı çalışması konusunda garanti edilemez. Genelde rs485 topolojisi 2 uçlu veya 4 uçlu biçimde olabilir.

RS485’in Diğer Haberleşme Protokollerinden Farkları ve Benzersiz Özellikleri

RS485, diğer haberleşme protokolleriyle karşılaştırıldığında birçok farklılık ve benzersiz özellik sunmaktadır. Bu protokol, özellikle endüstriyel otomasyon ve kontrol sistemlerine yönelik olarak geliştirilmiş olup, birçok avantajıyla dikkat çekmektedir.

Birincil farklılık olarak, RS485’in yarı çift yönlü bir haberleşme standardı olması gösterilebilir. Yani, tek bir veri hattı üzerinden birden fazla nokta arasında veri iletiminin sağlanması mümkündür. Bu özellik, çoklu cihazlar arasında veri paylaşımının kolaylıkla gerçekleştirilmesini sağlar ve sistem maliyetini düşürür. RS485 ayrıca, veri iletim hızının yüksek olmasına rağmen düşük enerji tüketimiyle çalışmasıyla da öne çıkar.

Benzersiz bir özellik olarak, RS485’in çoklu yönlü haberleşme yeteneği vurgulanabilir. Yani, tek bir veri hattı üzerinde birden fazla cihazın hem veri göndermesi hem de veri alması mümkündür. Bu özelliği sayesinde, RS485 sistemi, noktadan noktaya ve çok noktalı haberleşme senaryolarında esnek bir çözüm sunar. Ayrıca, RS485’in yüksek şok ve titreşime dayanıklı olması, endüstriyel ortamlarda güvenilir bir iletişim sağlamak için önemli bir avantajdır.

RS485’in Kullanım Alanları ve Uygulama Örnekleri

RS485 seri haberleşme protokolü, geniş bir kullanım alanına sahiptir ve çeşitli endüstriyel uygulamalarda başarıyla kullanılmaktadır. Bu protokol, endüstriyel otomasyon sistemi gibi alanlarda geniş bir kabul görmektedir. Fabrikalarda, üretim hatlarındaki sensörler, kontrol cihazları ve diğer birçok bağlantı noktaları arasında RS485 protokolü kullanılarak iletişim sağlanmaktadır.

RS485, enerji yönetimi sistemleri ve bina otomasyonu gibi alanlarda da yaygın olarak kullanılmaktadır. Örneğin, büyük bir binada farklı sistemler arasındaki haberleşme RS485 kullanılarak sağlanabilir. Isıtma, soğutma, aydınlatma ve güvenlik sistemleri gibi çeşitli cihazlar, RS485 protokolü sayesinde birbiriyle iletişim kurabilir ve bina yönetimini kolaylaştırabilir. RS485’in çoklu cihaz bağlantısı sağlama yeteneği, bu alanlarda büyük bir avantaj sağlamaktadır.

RS485 Seri Haberleşme Teknolojisinin Güvenlik ve Veri Bütünlüğü Sağlama Yetenekleri

RS485 Seri Haberleşme Teknolojisi, güvenlik ve veri bütünlüğü sağlama konusunda gelişmiş yeteneklere sahiptir. Bu teknoloji, endüstriyel otomasyon ve kontrol sistemlerinde yaygın olarak tercih edilirken, veri güvenliği ve doğruluk konularında da büyük önem taşır. RS485 protokolü, fiziksel ve yazılımsal mekanizmaları kullanarak veri bütünlüğünü sağlama ve veri güvenliğini koruma kabiliyetine sahiptir.

RS485 teknolojisi, veri hatlarında gelişmiş hata algılama ve düzeltme yetenekleri sunar. Farklı CRC (Döngüsel Redundansi Kontrolü) algoritmaları kullanarak veri paketlerinin doğruluğunu kontrol eder ve hatalı verileri düzeltebilir. Bu sayede, veri iletiminin güvenilirliği artar ve iletilen verilerin doğru bir şekilde alınması sağlanır. RS485’in sahip olduğu bu güvenlik ve veri bütünlüğü sağlama yetenekleri, endüstriyel uygulamalarda önemli ölçüde güvenilirlik ve performans sağlamaktadır.

RS485 Protokolünün Kurulum, Ayar ve Bağlantı Yöntemleri

RS485 protokolü, kullanılacak cihazların doğru bir şekilde bağlanması ve iletişim kurması için doğru kurulum, ayar ve bağlantı yöntemlerinin takip edilmesini gerektirir. İlk adım olarak, RS485 haberleşme için uygun bir RS485 transceiver cihazı seçilmelidir. Transceiver, veri gönderme ve alma işlemlerini gerçekleştiren bir alıcı-verici birimidir. Bu nedenle, kullanılacak transceiver’ın RS485 protokolünü desteklediğinden emin olunmalıdır.

Bağlantılar için her bir cihazın doğru bir şekilde bağlanması önemlidir. RS485 haberleşme sisteminde en yaygın kullanılan bağlantı yöntemi, döngüsel (daisy chain) bağlantı olarak bilinir. Bu yöntemde, tüm cihazlar tek bir haberleşme hattı üzerinden bağlanır ve bu hatta master cihaz tarafından kontrol sağlanır. Bu bağlantı yöntemi, kablolama maliyetlerini azaltır ve sistem kurulumunu kolaylaştırır. Bağlantı hattı üzerindeki her bir cihazın doğru bağlantı noktalarına ve hat termine edilmesine dikkat edilmelidir. Ayrıca, haberleşme hattının uzunluğu ve bit hızı gibi parametreler de doğru bir şekilde ayarlanmalıdır. Bu, RS485 haberleşme sisteminin güvenilir ve stabil çalışmasını sağlar.

RS485 Haberleşme Hızı ve İletim Mesafesi Optimizasyonu İçin İpucu

RS485 haberleşme hızı ve iletim mesafesi optimizasyonu, sistemin verimli bir şekilde çalışabilmesi için son derece önemlidir. İletim hızı ve mesafe, RS485 protokolünün sahip olduğu avantajlarını tam anlamıyla kullanabilme açısından belirleyici faktörler arasındadır.

Haberleşme hızı, RS485 protokolünde veri iletim hızını ifade eder. RS485’in yüksek hızda iletişim sağlayabilme yeteneği, veri transferinin hızlı ve etkili gerçekleşebilmesini sağlar. Ancak, bu hızı belirlerken dikkatli olmak önemlidir, çünkü aşırı yüksek bir iletim hızı, sistemde hatalara ve veri kaybına sebep olabilir. Bu nedenle, iletişim hızı dikkatlice ayarlanmalı ve sistem gereksinimlerine uygun olarak optimize edilmelidir.

İletim mesafesi ise RS485’in en önemli özelliklerinden biridir. RS485 protokolü, uzun mesafelerde bile güvenilir veri iletimi sağlayabilme yeteneğiyle öne çıkar. Bu sayede, endüstriyel otomasyon ve kontrol sistemlerinde geniş alanlarda kullanılan RS485, verilerin uzak noktalara sorunsuz bir şekilde iletilmesine olanak tanır. İletim mesafesi, sistem tasarımı ve kablolama gibi faktörlere bağlı olarak optimize edilmelidir, böylece istikrarlı ve güvenilir bir haberleşme sağlanabilir.

 Bu kapsamda yapılan çalışmalar da kabloların kapasitesinden ötürü 15 metrenin üzerinde yapılan haberleşme işlemlerinde verilerin bozulmalara uğradığını göstermektedir. Fakat düşük kapasiteli kablolar yardımı ile yapılan bu haberleşmenin de 300 metreye kadar yapılabildiği görülmüştür.

 Genelde rs232 seri haberleşme standardı seri asenkson bir şekilde çalışmaktadır. Bunun yanında tam çift yönlü- full duplex şeklinde de çalışabilmektedir.

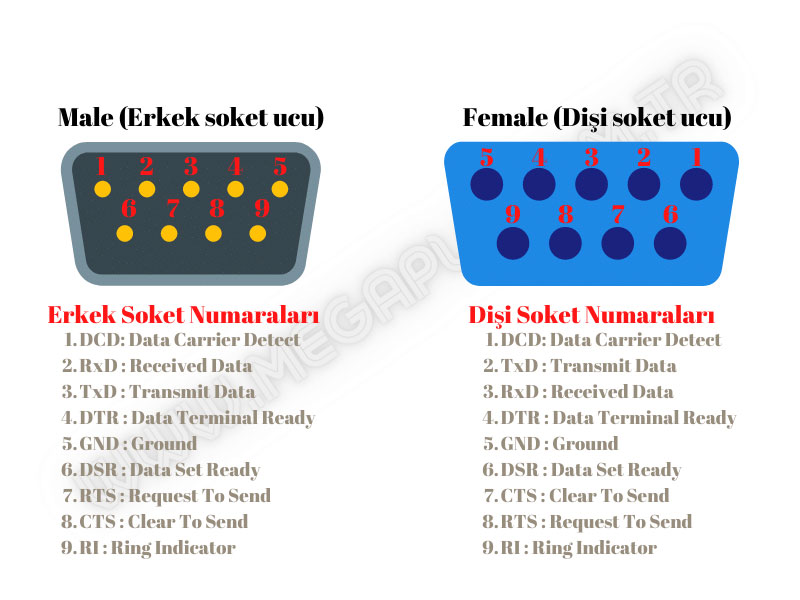

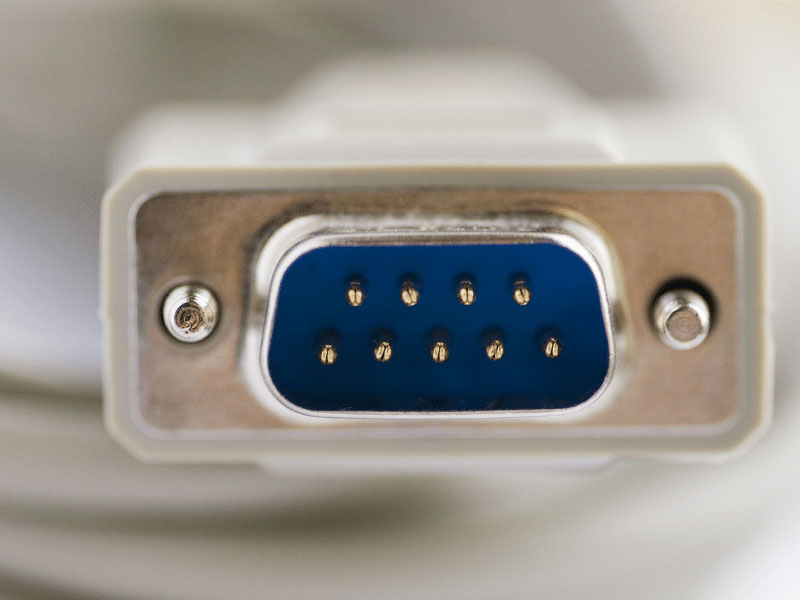

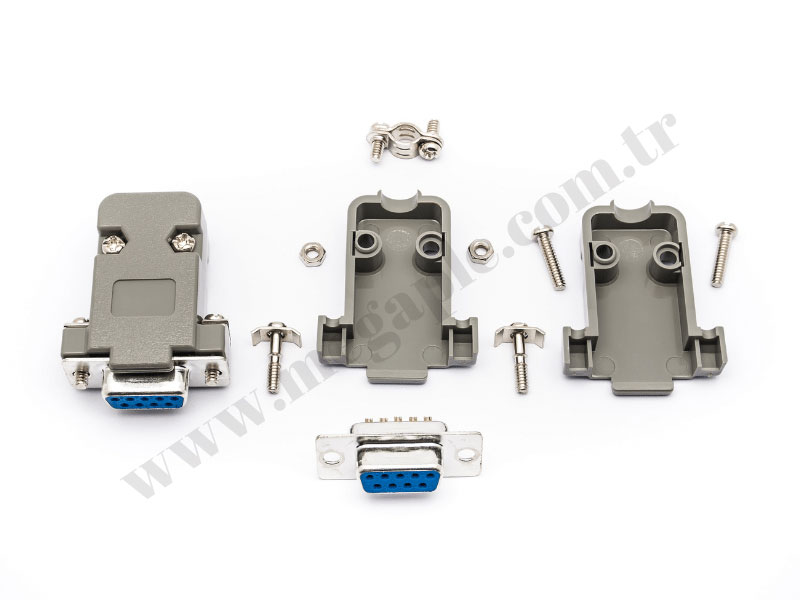

RS232 Seri Haberleşme Standartı

Telekomünikasyon sektöründe RS-232 bir haberleşme standardı, DTE(veri terminal ekipmanı) ile DCE(veri taşıma ekipmanı) arasında yer alan seri ikili ve tek sonlu veri iletimi ve sinyalleme amacı ile kullanılan seri iletişim standardı olmaktadır. Genel olarak, daha çok bilgisayarda yer alan seri portlarda kullanılmaktadır.

 RS-232 iletim işlemi yapıldığı süreçlerde veriler ASCII karakterlerinden ötürü 8 bitlik karakter şeklinde iletilmektedir. Bununla birlikte iletim de seri bir biçimde gerçekleşmektedir. Gönderilecek olan veri gönderici tarafından, belirlenmiş olan bir formatta hazırlanmakta ve iletilmektedir. Bu işlem süreçlerinde de alıcı devamlı olarak hattı dinlemektedir.

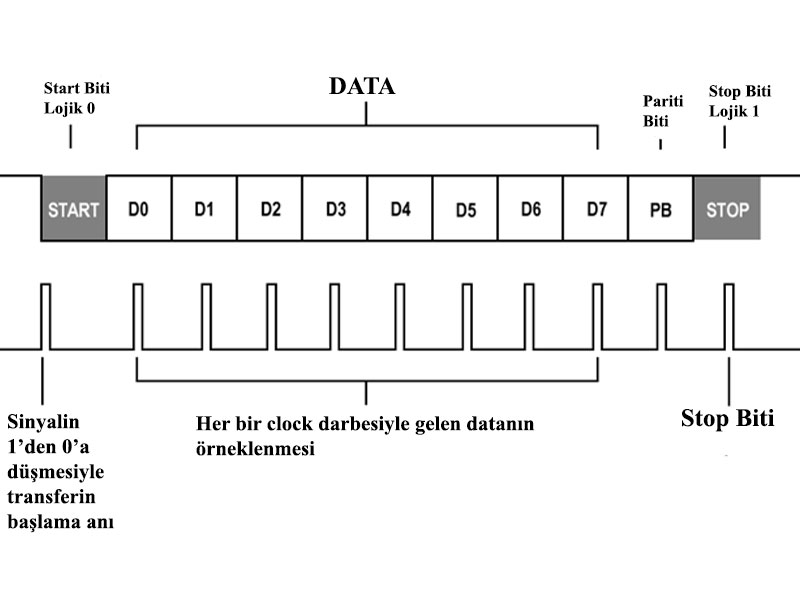

 Aynı zamanda alıcı, başlangıç bitini diğer adı ile start biti, gördükten hemen sonra bitiş bitine, yani stop bitine kadar olan aralıkta yer alan verileri okumaktadır. Genel olarak bakıldığında aslında herkesin bilgisayarında, televizyon alıcılarında, modemlerde rs-232 çıkışları bulunmaktadır. Günümüzde kullanılan standart rs-232 kablosu ve çıkışı oldukça sistematik yapıda olmaktadır.

RS232 Seri Haberleşme Kullanımı Neden

Genelde rs232 seri haberleşme standardı, ttl(Transistor-Transistor Logic) seviyesinde iletim yapmaz. Gerilim aralığı da +12v ve -12v arasında olmaktadır. Bilgisayarların binary sayı sisteminde yer alan 0 değeri 0V –  1 değeri de 5V’yi temsil etmektedir. Bu duruma aynı zamanda ttl seviyesi de denilmektedir. Fakat veri iletimini ttl seviyesinde gerçekleştirmek çok riskli bir iştir.

 Bunun nedeni de ttl seviyesi, gürültülerden çok hızlı bir şekilde etkilenmekte ve bozulmaya uğramaktadır. Bu durumda da devreye, kısa mesafeler için rs-232 girmektedir. RS-232, ttl seviyesinde iletilen bir veriyi kendi gerilim aralığında olan +12V ile -12V aralıklarına çekmekte ve dışardan gelecek gürültülerden etkilenseler bile veri kaybolmasının yaşanmamasını sağlayacaktır.

 Mikroişlemciler kullanımı ile yapılan projelerde bilgisayar ile uyumlu olan kablolar kullanarak UART biriminden bilgisayarınızda yer alan seri monitöre veri aktarmak mümkün olmaktadır. Herhangi bir görüntü aygıtları kullanılmıyorsa rs232 bu konuda çok büyük kolaylık sağlanmaktadır. Genelde rs232 nedir? sorusunun yanında merak edilen başka bir konuda rs232 seri haberleşme özellikleri olmaktadır.

RS232 Seri Haberleşme Özellikleri

RS232 seri haberleşme iki cihazın arasındaki veri paylaşımı için kullanım sağlanan bir sistemdir. Bu sistemde iki cihaz arasındaki etkileşim sağlanmaktadır. Bu konuda rs232 nedir? denildiği zaman, iki cihaz arasındaki bilgi aktarımını sağlayan sistem olarak tanımlayabiliriz. 15 ila 30 metre oranındaki mesafeye kadar uzaklıklar değişebilmektedir.

 Aynı zamanda burada kullanım sağlanan kablo tipi ve yazılımı da oldukça önemli olmaktadır. Genelde 2 cihazın birbirine bağlanmaları sağlansa da araya eklenecek olan bağlantılar ile çok daha fazla cihazın da birbirlerine olan bağlantısı sağlanabilmektedir.

 Genel olarak rs232 seri haberleşme standardı ile iki cihaz arasındaki görüntü ve de bilgi aktarımını sağlayan sistem olmaktadır. Bunun için de her 2 cihazda da bu sisteme uygun olan programların kullanılması gerekmektedir. Bunun yanında kullanılacak olan bağlantı ekipmanları da çok önemli olmaktadır. Burada da gönderici tarafından hazırlanan veriler, alıcıya hızlı bir şekilde iletilmektedir.

RS232 seri haberleşmede bir cihazda yer alan veriler bir başka cihaza, uygun sistemler aracılığı ile gönderilmektedir. Bunun yanında bu haberleşme ile başka bir cihazda verilerin gösterilmesi de sağlanmaktadır. Özel bağlantılar ile gerçekleşen bu işlemler çok hızlı ve kesintisiz bir biçimde gerçekleştirilmektedir.

Genel özelliklere bakıldığı zaman, rs232 seri haberleşme standardı; dış ortam ve korumasız kablolar için uzunluk olarak çok büyük bir etkiye sahip olmaktadır. Elektriksel bir şekilde gürültülü ortamlarda, çok kısa özellikte olan kablolar bile başıboş sinyalleri alabilmektedir. Son zamanlarda, rs232 seri haberleşme elektronikle ilgilenenler tarafından çok sık duyulmaya ve kullanılmaya başlanmıştır.

Günümüzde ı2c haberleşme iletişim veri yöntemi çok popüler olmakla beraber, pek çok elektronik cihaz tarafından çok sık bir şekilde kullanılmaktadır. Bunun nedenide bir ana ve de çoklu bağımlı cihazlar ya da çoklu ana cihazlar arasında iletişime ihtiyaç duyulan pek çok elektronik tasarımda kolay bir şekilde uygulanabilir olmasıdır.

I2C Haberleşme Protokolü Nedir ?

Genel olarak, baktığımız zaman, ı2c haberleşme protokolü; Master’dan Slave’e haberleşme protokolü olmaktadır. Bunun yanında her Slave’e benzersiz bir adres verilmektedir. İletişim kurmak amacı ile master en başta hedef slave adresini R -W yani oku- Yaz bayrağı ile birlikte gönderir.

 Buna karşılık gelen slave cihaz da diğer cihazları kapalı bir durumda bırakıp, aktif moda geçmektedir. Slave hazır olduğu zaman da Master ve Slave arasında gerekli olan iletişim başlamaktadır.

 Vericiler 1 baytlık (8 bit) verileri iletirlerse, alıcı tarafından, bir bit alındı ​​bildirimi yanıtlanmaktadır. Cihazlar arasında meydana gelen bu iletişimin sonunda da bir durdurma şartı verilir.

I2C Haberleşme Protokolü İşleyisi

 Bu protokolün amacı, çevre kaynaklı yongaları mikro denetleyicilerle bağlamayı kolay hale getirmektedir. Gömülü olan sistemlerde, bütün çevrebirim aygıtları, bellek eşlemeli aygıtlar şeklinde mikro denetleyiciye bağlanmaktadır.

 I2C, cihazların arasında bilgi taşımak amacı ile 2 kablo SDA yani, seri veri hattı ve SCL, diğer adı ile seri saat hattı gerektirmektedir. Bu iki aktif kablo çift yönlü olmaktadır. Genel olarak bakıldığı zaman ı2c haberleşme protokolü, seri haberleşme çeşitlerinden biri olan senkron haberleşmeye bir örnek oluşturmaktadır.

 Bu haberleşme için toprak hattının dışında SDA ve SCL şeklinde iki hatta gereksinim duyulmasının yanında hat sayısının fazla olması durumlarında, uzun mesafeli olan haberleşme işlemlerinde tercih edilmez. Genelde kısa mesafeli ve de düşük veri aktarım hızlarının yeterli olduğu alanlarda kullanılır.

I2C Haberleşme Protokolü Gerçekleşme Şekli

Genel olarak, ı2c haberleşme protokolü işlemlerinde, haberleşmede kontrol sağlayan master cihaz bulunur. Yapılan her haberleşmede bir adet master bulunmak zorundadır. Bu kapsamda da haberleşmenin sağlanabilmesi için de haberleşme hattına minimum 1 adet slave cihaz bağlanmalıdır.

 Bu bağlamda hatta bağlanan birden daha çok slave cihazlardan hangisinin veri aktaracağı konusunda master cihaz karar vermektedir. Bu şekilde hat sayısında bir değişim olmadan birden daha çok cihazla haberleşme sağlanmaktadır.

 Master ve de slave cihazların aynı besleme hattına bağlanmaları zorunlu değildir. Ama iletişimin çok iyi bir şekilde sağlanması için toprak hatlarının aynı olması da gereklidir. Bununla birlikte veri aktarımı için de SDA ve SCL haberleşme hattı yer almaktadır. Bu hatlardan SDA, cihazların arasında olan veri aktarımının sağlandığı hat olmaktadır.

 Aynı zamanda bu hatta çift yönlü bir şekilde veri aktarımı da olmaktadır. Hatta aktarılmış olan verilerin senkronizasyonu da SCL hattı tarafından gerçekleştirilmektedir. SCL hattı kapsamında master cihaz tarafından üretimi yapılan saat sinyali de bulunmaktadır. SDA hattında yer alan haberleşme de bu sinyale göre düzenlenmektedir.

I2C Veri Transferi Aşamaları

Genel olarak bakıldığı zaman, ı2c haberleşme prokolünün tüm hatlar boyunca hatasız bir biçimde sağlanabilmesi için, SDA ve SCL hatlarının, pull-up dirençler ile VCC hattına bağlanması gerekmektedir. I2C veri transferi işlemi de aşağıdaki aşamalardan meydana gelmektedir.

Herhangi bir veri transferinin olmadığı hattın boşta olması hali

Master tarafından yapılan başlangıç aşaması

Okum ya da yazma işleminde hangisinin olacağı adresleme aşaması

Bit düzeyinde olan veri iletim aşaması

Başlangıç aşamasının tam tersi olan sonlandırma aşaması

İletişim kurulmuş olmasına rağmen, bu iletişim sonlandırılmadan, tekrar yeni bir başlangıç durumunun oluşturulması aşaması yani başlangıç aşamasının tekrarlanmasıdır.

I2C Haberleşme Protokollerinin Avantajları

Genelde ı2c haberleşme protokolü avantajları,

Çok seyrek erişim sağlanan cihazların arasında çok iyi bir iletişim sağlamaktadır.

Adresleme mekanizması ile master ve slave iletişimini daha kolay hale getirir.

Maliyet ve devre kargaşası, cihaz sayısına bağlı kalmamaktadır.

ACK ve NACK biti, her çerçevenin başarılı bir şekilde aktarıldığını onaylar.

Donanım bakımından uartlardan çok daha az karmaşık olmaktadır.

Çok iyi bilinen ve sıklıkla kullanılan bir protokoldür.

Sadece 2 kablo kullanılmaktadır.

Bunun yanında ı2c haberleşme veri yönteminin dezavantajı da sınırlı hıza sahip olmasıdır. Veri çerçeve boyutu 8 bit şeklinde sınırlandırılmıştır. SPI haberleşme protokolünden çok daha karmaşık bir donanıma sahiptir.

SPI HABERLEŞME

Sistem içi haberleşme protokolleri, elektronik devre kartının içinde yer alan bileşenlerin arasında iletişim sağlamaktadır. Gömülü olan sistemlerde, denetleyiciye bağlı olan bileşenlerin sayısını da artırmaktadır. Bu bileşenlerde meydana gelen artış da devre karmaşıklığına ya da güç tüketiminde artışa sebep olmaktadır.

 Sistem içi protokol, genelde çevre birimlerden gelen verilere, çok güvenli bir erişim sağlar. Sistem içi protokolleri içinde yer alan SPI haberleşme protokolü de açık tanımı ile serial peripheral ınterface denilmektedir. Bu haberleşme protokolü Motorola tarafından geliştirilmiştir.

– Mosı – master out slave ın

– Mıso – master ın slave out,

– SS – slave select

– SCLK – serial clock

şeklinde 4 adet kabloya sahip bir protokol olmaktadır.

SPI Protokolü Terimleri ve Tanımlamaları

SPI haberleşme protokolünde birçok farklı terim yer almaktadır. Bunlar;

CLK: Seri saat olmaktadır ve ana cihaz tarafından kontrol edilmektedir. Her saat döngüsünde yeni bir veri bitini dışarı kaydırmaktadır.

SSN: Slave select tanımı ile master cihaz tarafından kontrolü sağlanmaktadır. Aktif şekilde slave-select hat master’ın veri aldığını ya da gönderdiğini göstermektedir.

Mosı: Master out/slave in şeklinde verilen ana cihazı terk etmektedir. Çip A da yer alan mosı hatları çip B de yer alan mosı hatlarına bağlanmaktadır.

Mıso: Master in/ slave out şeklinde slave cihazı terk eder ve master da cihaza girer. Çip A da yer alan mıso hatları çip B de er alan mıso hatlarına bağlanmaktadır.

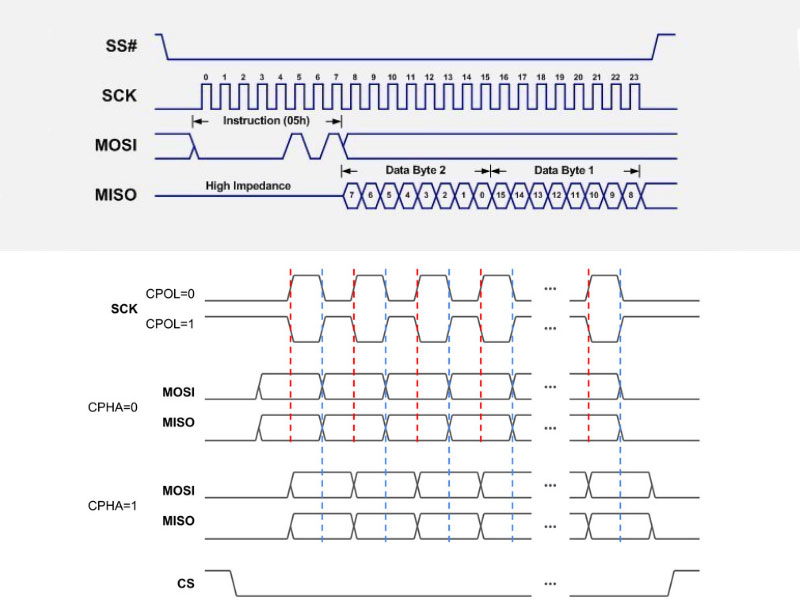

Cpol: Saat polaritesi olmaktadır. Saat sinyalinin ilk mantık durumlarını yönetmektedir.

Cpha: Saat fazı olmaktadır. Veri geçişleri ve saat geçişleri arasında yer alan ilişkiyi yönetmektedir.

SPI Haberleşme Protokolü

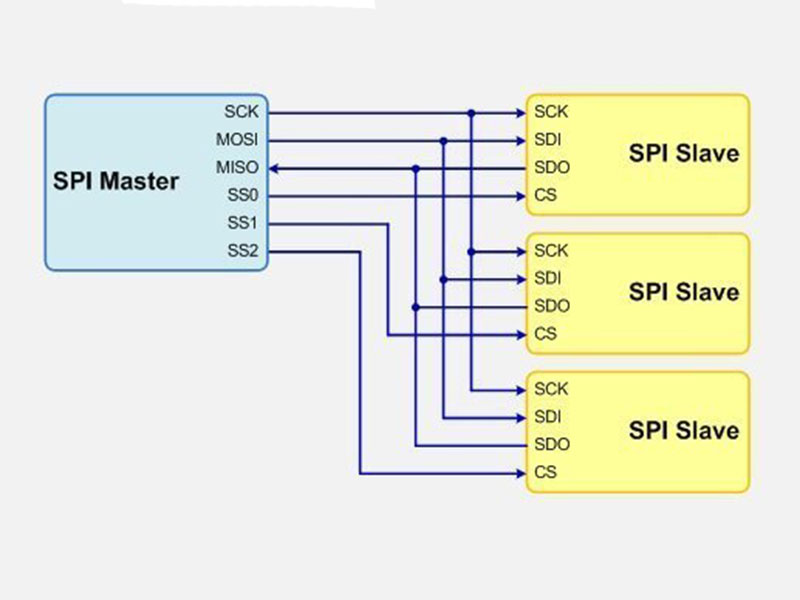

Genel olarak I2C protokolü gibi SPI haberleşme protokolü de, aynı zamanda bir master-slave protokolü olmaktadır. Genelde SPI haberleşme protokolü, master önce saatini belirli olan bir frekansta yapılandırmaktadır. Bunun yanında SS hattı da normalde yüksek tutulduğu alanda SS hattı alta çekilerek, uygun bir slave seçmek için kullanılmaktadır.

 Bunun yanında uygun olan slave seçildikten sonra da seçilen slave ve master arasında bir iletişim kurulmaktadır. SPI haberleşme protokolü tam çift yönlü özellikte olan bir iletişim protokolü olmaktadır. Bunun yanında SPI veri aktarımını da 8 bit ile sınırlandırmaz.

SPI Haberleşme Protokolü Çalışma Şekli

Seri haberleşmelerde en fazla kullanılan SPI haberleşme protokolü; master ve slave çalışma yapısını baz alıp, buna göre çalışmakta ve full-duplex işlem yapmaya izin vermektedir. SPI haberleşmesi için 4 pin gerekli olmaktadır. Bu 4 kablo; Mosı, Mıso, SS ve SCLK olmaktadır.

 Bunların içinde yer alan mosı ve mıso kabloları veri aktarımının gerçekleşmiş olduğu pinler olmaktadır. Bunun yanında cs pini ile hatta yer alan herhangi bir slave aygıtını da seçmemiz sağlanmaktadır. Clock pini de seri haberleşme ihtiyacı olarak verilerin çok doğru bir şekilde iletilmesini sağlamaktadır.

 Veri iletimi, 8-bit şeklinde gerçekleşmektedir. Cs pinini kullanarak, slave seçimi de yapıldıktan sonra master cihazdan göndermek istenilen veri MOSI pini lojik 0 ve de lojik 1bçiminde binary şeklinde değiştirilerek hatta yazılmaktadır. Bu konuda her bir bit için clk pinini 0-1 yapmak yeterlidir.

SPI Haberleşme Protokolü Özellikleri

SPI haberleşme protokolü genel olarak, master ve slave mimarisini takip etmektedir. Bu anlamda iletişimin başlangıcı da daima master tarafından yapılmaktadır. Bunun yanında asenkron iletişim protokolü olmaktadır. Bunun nedeni de saat master ve slave tarafından paylaşılmaktadır. Aynı zamanda SPI haberleşme protokolü sadece çoklu slave destekli olmaktadır. Çoklu master desteklenmez ve slave tarafından seçilmektedir.

 Genelde SPI iletişim verilerinin hepsi masterdan çıkarılmakta ve shift register slave yardımcısına kaydırılmaktadır. Standart bir SPI haberleşme protokolü düzenlemesinde master cihazı etkinleştirmekte ve aygıtın bağımlı olduğu seçin hattını, düşük mantığa ayarlayarak, ortak veri hatlarını paylaşan bireysel cihazlardan veri yazıp, veri isteyebilir.

SPI Haberleşme Protokolü Avantaj ve Dezavantajları

SPI iletişim protokolünün avantajları;

Her bakımdan asenkron seri haberleşme protokolünden çok daha hızlı bir performansa sahiptir.

İletişim süreçlerinde birden daha çok slave bağlantıya sahip olmaktadır.

Evrensel bir protokol olarak kabul edilmektedir.

Kullanımı çok uygun ve düşük maliyetli olmaktadır.

SPI iletişim protokolünün dezavantajları da;

Kullanımında başka iletişim protokollerinden çok daha fazla kablo gerektirmektedir.

Master slave iletişimleri, mutlaka kontrol edilmelidir.

Slave-slave iletişimi imkansızdır

Kullanımı sırasında yer alan pek çok sayıda slave, devre kargaşasına yol açmaktadır.

UART-USART

Genelde sistemler arası protokoller,2 iletişim cihazının arasında (GPU ile mikroişlemci kiti, geliştirme kartları ve bunlara benzer) iletişim kurmaktadır. Buna bağlı olarak da haberleşmeler, veri yolu sistemi aracılığı ile sağlanmaktadır. Sistemler arasındaki protokoller de UART haberleşme protokolleri ve USART haberleşme protokolleri olmaktadır.

UART Haberleşme Protokolleri

Açılımı; universal asynchronous receiver- transmitter olan uart haberleşmenin amacı da verileri seri bir şekilde iletmek ve de almaktır. UART, bunun yanında 2 telli olmaktadır. Bu konuda seri veriler Tx, yani verici ve Rx- alıcı pinleri tarafından yönetilmektedir. UART, verilerini asenkron iletmekte, bunun sonucunda da veri gönderme ve alma süreçlerinde hiçbir saat sinyali ilişkilendirilemez.

 Aynı zamanda alıcı ucu başlangıç bitini algıladığı zaman, veri bitleri belirlenmiş bir baud hızında okumaya başlanmaktadır. Bu konuda ileten ve alan çevre birimlerinin de aynı baud hızında çalışmaları gerekmektedir. UART, çalışma şekli yarı çift yönlü haberleşme modu olmaktadır. Kısacası; bir seferde iletmekte veya almaktadır.

UART Nerelerde Kullanılır ?

 UART, genel olarak çok eski seri protokollerden biri olmaktaydı. Buna bağlı olarak da eskiden her yerde ve her alanda yer alan seri portların hepsi her zaman uart tabanlı olmaktaydı. Aynı zamanda

 RS-232 ara yüzleri ve harici modemler ve bunlara benzer kullanan cihazlar da UART kullanılan yerlerin çok sık örnekleri olmaktadır.

 Son zamanlarda UART kullanımının popülaritesi azalmaya başladı. Bunun yerine; SPI ve de I2C gibi protokoller kullanılmaya başlanmıştır.

 Belirli bir seri bağlantı noktası üzerinden iletişim kurmanın yerine, birçok modernleşmiş bilgisayar ve çevre birimi artık Ethernet ve USB gibi teknolojileri kullanmaya başlamıştır. Aynı zamanda UART, çok basit, düşük maliyette ve uygulanması da kolay olduğundan hala çok daha düşük hızlı ve çok daha düşük verimli uygulamalar için kullanılmaktadır.

UART Haberleşme Protokolleri Çalışma Prensibi

 Universal synchronous asynchronous receiver-transmitter şeklinde açılımı olan USART, sadece senkron işlevselliğinin eklenmesi ile UART ile özdeş olmaktadır. Bu konuda verici, önde yer alan baud hızını bilmeden, iletilmiş veri akışından alıcı ucunda kurtarılacak olan bir saat sinyali üretmeye başlayacaktır.

 Genel olarak, uart tam çift yönlü haberleşme modu şeklinde çalışmaktadır. Kısacası, aynı anda veri gönderebilir ya da alabilir. USART, 5 ve 9 bit arasında olan data uzunluğuna sahip verileri taşıma özelliğine sahip olmaktadır. Fakat genelde 8 ya da 9 bitlik kullanımlar tercih edilmektedir.

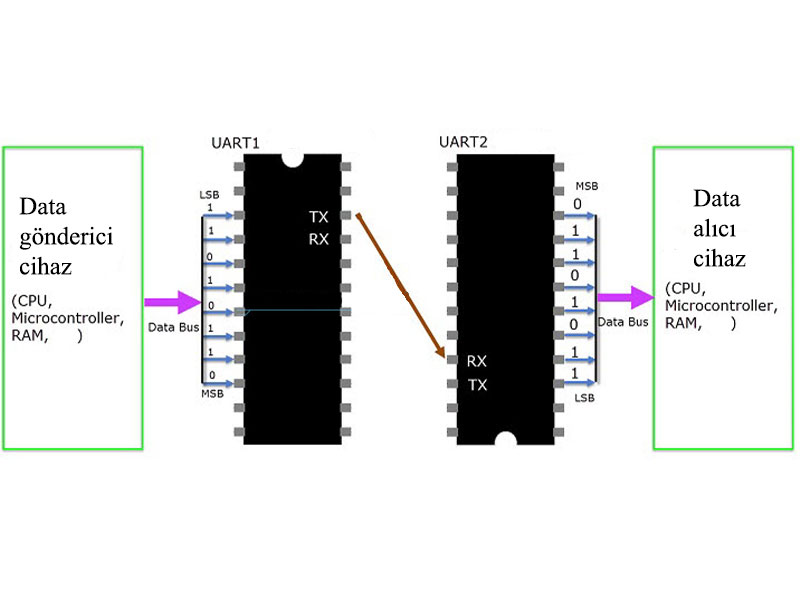

 UART ya da evrensel asenkron alıcı verici, verici tarafında yer alan paralel ve seri veri dönüşümünü, alıcı tarafında yer alan seri ve paralel veri dönüşümünü sağlayan seri bir iletişim cihazı olmaktadır. Evrensel olmaktadır çünkü aktarım hızı, veri hızı ve buna benzer parametreler yapılandırılmaktadır.

 USART; hem senkron hem de asenkron biçiminde çalışabilir. UART’A göre çok daha gelişmiş bir protokol olmaktadır. Haberleşme mantıklı olarak, bilinir şekilde çalışmakta, fakat USART aynı zamanda senkron haberleşme işlemlerini de gerçekleştirmektedir.

 En başta UARTIN verici pimi, 2 cihazın alıcı olan pimine ve alıcı pimi de iletim pimine bağlanmaktadır. Bu şekilde de veri gönderme piminden, alıcı UART’ın alma pimine akmaktadır. UART bir asenkron seri üretimi olduğu için de saatleri kullanmamaktadır. Veri, baud rade hızı ile isimlendirilen, cihazların arasında daha önceleri belirlenmiş olan hız oranında iletilmektedir.

UART ve USART Nasıl Çalışır ?

UART, bilgisayar ve mikro kontroller ya da mikro kontroller ve de çevre birimlerin arasındaki haberleşmeyi sağlayan haberleşme protokolü olmaktadır. Asenkron şeklinde çalıştığı için de herhangi bir saat ihtiyacı da duymaz.

 USART ise hem senkron hem de asenkron biçiminde çalışmaktadır. UART’a oranla daha fazla gelişmiş bir protokol olmaktadır. Haberleşme mantıkları aynı biçimde çalışmakta, fakat, usart bunun yanında senkron haberleşmeleri de gerçekleştirmektedir.

 Yeni ortaya çıkan bir mikro işlemcinin Datasheet’ine bakıldığı zaman, bu birimleri genel olarak USART birimi şeklinde görülmektedir. Çünkü USART aynı zamanda UART’ı da kapsayan bir birim şeklinde tasarlanmıştır.

UART ve USART Haberleşmesi

UART haberleşmesi gerçekleştirirken ilk başta baudrate yani veri taşıma hızının ayarlanması gerekmektedir. Bunun yanında veri taşıma hızı çok farklı aralıklarda da olmaktadır. Fakat piyasada çok sık bir şekilde kullanılan baudrate’ler; 4800- 9600- 57600-115200 ve mikro işlemciler için fazla tercih edilmese de; 921600 genel olarak çok fazla hızlı işlem gereksinimi olan yerlerde kullanılmaktadır.

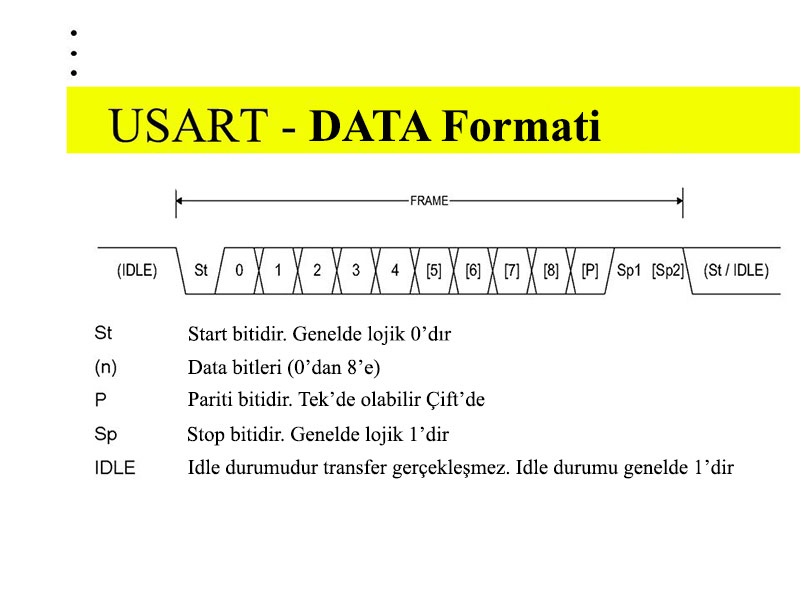

 Genel olarak, haberleşme işlemi bir başlangıç bitinden hemen sonra data bitleri, sonrasında da parity biti ve en sonda da bitiş biti gönderilip, sonlandırılır. Bu işlem süreçlerinde data uzunluğu ve parity biti opsiyonel bir şekilde değişkenlik gösterebilmektedir.

 Haberleşme kurulumu için de usart haberleşmesinin yapabilmesi için mikro işlemcimizde çok önceden tanımlanmış olan pinler kullanılmaktadır. Tüm bunların yapılması için de USB-TTL dönüştürücü veya RS232 modülü kullanılmaktadır. Aynı zamanda bu her iki modülü RX-TX pinleri mikro işlemcinin RX-TX pinleri ile ters bir şekilde bağlanacak biçimde bağlantıları yaptıktan sonra iletişim başlatılmaktadır.

UART ve USART Haberleşme Protokolleri

 UART uygulaması gelen olarak, mikrodenetleyiciler de görülmektedir. Mikrodenetleyiciler, belirli amaçlar doğrultusunda bu haberleşme protokollerini kullanmaktadır. Ayrıca Bluetooth modülleri, GPS üniteleri, kablosuz iletişim, modemler be buna benzer cihazlarda bulunmaktadır. Genel olarak, rs-232 dışında da rs-422 ve de TIA gibi bilinen iletişim standartları da bu haberleşmelerden yararlanmaktadır.

 Genelde bir UART seri iletişimi için kullanım sağlanan bireysel şekilde olan entegre bir devre olmaktadır. Bunun yanında 2 UART’ın bir kombinasyonu olan çift uart ya da DUART da olmaktadır. Genel olarak mikrodenetleyicilere yerleştirilmektedirler.

UART ve USART Haberleşme Protokollerinin Avantajları

 Genel olarak baktığımı zaman hiçbir iletişim protokolü özellikleri mükemmel seviyede değildir, fakat bu haberleşme protokolleri yaptıkları işte çok iyidir. Yapılan projelerde ihtiyaçlarınıza uyup uymadığına karar vermenizde yardım sağlayacak bazı artı ve eksileri de bulunmaktadır. Bu konuda avantaj sağlayan özelliklere bakacak olursak;

– Genelde tüm yapılan iletişim işlevlerinde saat sinyali gerekli olmamaktadır.

– Kullanımı oldukça uygun maliyetli olmaktadır.

– Veri iletişimi konusunda 2 kablo yeterli olmaktadır.

– En çok kullanım sağlanan seri standartlar olmaktadır.

– Genelde eşlik bitleri kullanımı sağlanarak, hata denetimi de yapılmaktadır.

– Kullanımında değişken özellikte veri paketi yer almaktadır. Veri paket yapısı da her iki taraf da aynı ayarlandığı sürece değişiklik yapılabilir.

– Çok iyi belgelenmiş olan UART ve usart haberleşme protokolleri çok sık kullanılmaktadır.

UART ve USART Haberleşme Protokollerinin Dezavantajları

 Genel olarak, her projeye uyum sağlamayacak olan UART ve USART haberleşme protokolleri bazı açılardan dezavantaj sağlayan özelliklere de sahip olmaktadır. Bu açıdan bakıldığı zaman ihtiyaç duyduğunuz özeliklere sahip olmayan durumlarda da seçimlerinizi buna bağlı olarak değiştirebilirsiniz.

 Genel olarak UART ve USART haberleşme protokollerinin kişilere sağladığı dezavantajlar da şu şekilde olmaktadır;

– Genelde birden daha çok Master Slave işlevlerini desteklemez.

– UART haberleşmesinde yer alan baud hızı, cihazların birbiri içinde aynı olmak zorundadır.

– Veri aktarım hızları daha önce sabitlenmektedir ve diğerinden de farklı olamaz.

– Veri çerçevesi boyutları maksimum ölçülerde 9 bit ile sınırlı olmaktadır. – Birden daha çok ana sistemi de desteklemez.
