RS485 Seri Haberleşme Protokolü, endüstriyel otomasyon ve kontrol sistemlerinde yaygın olarak kullanılan bir iletişim standardıdır. Bu protokol, birden fazla cihazın aynı veri hattını paylaşarak birbirleriyle veri iletişimi yapmasını sağlar. RS485’in en belirgin özelliklerinden biri, uzun mesafelerde güvenilir ve hızlı iletişim sağlamasıdır. Bu nedenle, fabrikalar, bina otomasyon sistemleri ve enerji dağıtım ağları gibi alanlarda tercih edilen bir haberleşme protokolüdür.

RS485’in temel çalışma prensibi, veri iletişiminin tek bir verici ve birden fazla alıcı arasında gerçekleşmesidir. Verici cihaz, verileri RS485 haberleşme standardına uygun bir şekilde hattın üzerine gönderir. Alıcı cihazlar ise bu verileri okur ve gerektiğinde cevaplarını geri gönderirler. RS485, diferansiyel sinyal kullanarak yüksek gürültü toleransı sağlar ve 1200 metreye kadar iletişim mesafesi sunar. Bu özellikleri sayesinde, endüstriyel ortamlarda güvenilir bir iletişim sağlama konusunda önemli bir avantaj sunar.

İçindekiler

RS485 Seri Haberleşme Standartı

RS485 Seri Haberleşme Protokolü, endüstriyel otomasyon ve kontrol sistemleri gibi geniş çaplı uygulamalarda sıklıkla kullanılan bir haberleşme protokolüdür. RS485, seri haberleşme standardı olarak bilinen modbus protokolünün fiziksel katmanını oluşturan bir iletişim yöntemidir. Bu protokol, birden fazla cihazın aynı iletişim hattını paylaşarak veri alışverişi yapmasını sağlar.

RS485’in öne çıkan özelliklerinden biri, yüksek hızlı ve verimli bir veri iletişimi sağlamasıdır. Protokolün çalışma prensibi, yüksek hızda veri iletimi için özel bir diferansiyel sinyal yapısı kullanmasıdır. RS485, haberleşme hattı üzerinde birden fazla cihazın bulunmasına izin verirken aynı zamanda gürültüye karşı da dayanıklıdır. Bu özellikleri sayesinde RS485, endüstriyel ortamlarda kararlı ve güvenilir bir iletişim sağlamaktadır.

RS485 Pin Uçları

Tam anlamı ile rs-485 nedir sorusunun cevabı, rs-485 seri haberleşme standardı temel kısmı dengelenmiş olan hat üzerinden verilerin iletilmesi mantığına dayanmaktadır. Bu açıdan rs-485 üzerinden, veriler A ve de B adları verilen 2 kablo üzerinden iletilmektedir. Bu iki uç da dengelenmiş olan hatlardır. Dengelenmiş olan hatlarda vericilerde diferansiyel sürücüler, alıcılarda da diferansiyel alıcılar bulunmaktadır.

 Genel olarak bakıldığı zaman da dengelenmiş olan hattın mantığı şu şekilde ilerlemektedir. Eğer veri iletildiği sırada iletim ortamında bu 2 hatta da aynı yoldan gürültü bulaşırsa ve alıcının da girişinde yer alan fark kuvvetlendiricileri bu 2 hattın farkını alacakları için, girişte yer alan toplam gürültü miktarı sıfır olmaktadır. Buna bağlı olarak da hat boyunca veriye binen gürültünün alıcı girişine etkisi minimuma inmektedir.

RS485’in Temel Çalışma Prensibi ve İşleyişi

RS485, çok noktalı seri haberleşme için özel tasarlanmış bir protokoldür. Temel çalışma prensibi, birden fazla cihazın tek bir veri hattı üzerinden iletişim kurmasına olanak sağlamaktır. RS485’in en önemli avantajlarından biri, cihazların birbiriyle bağlantı kurabilmesi için sadece iki hat gerektirmesidir. Bu, genellikle daha karmaşık ve maliyetli olan diğer haberleşme protokollerine kıyasla daha ekonomik bir seçenek sunar.

RS485’in bir diğer önemli avantajı, yüksek hızlı veri iletimini desteklemesidir. Bu protokol, 35Mbps’ye kadar iletim hızlarını mümkün kılar ve bu da özellikle endüstriyel otomasyon ve kontrol sistemleri gibi hızlı veri alışverişi gerektiren uygulamalar için idealdir. Ayrıca RS485, iletim mesafesi açısından da etkileyici bir performans sergiler. 1200 metreye kadar iletim mesafesi sunan bu protokol, diğer haberleşme protokollerine kıyasla geniş bir kapsama alanına sahiptir. Tüm bu özellikleri nedeniyle RS485, endüstride yaygın olarak kullanılan ve güvenilirliği kanıtlanmış bir haberleşme protokolüdür.

RS-485 Half Duplex – Full Duplex

Genel olarak, rs-485 seri haberleşme de burulmuş olan kablo kullanılması ve neticede de doğru sonlandırma yapılması, çok uzun mesafelerde çok yüksek hızla sağlanmaktadır. Burulmuş olan kablo da 2 burgu arasında faz farkı oluşturarak, gürültünün büyük oranda azalmasına yardımcı olmaktadır. Ayrıca; sonlandırma işlemi de iletim ortamında yer alan yansımayı minimum orana indirecektir.

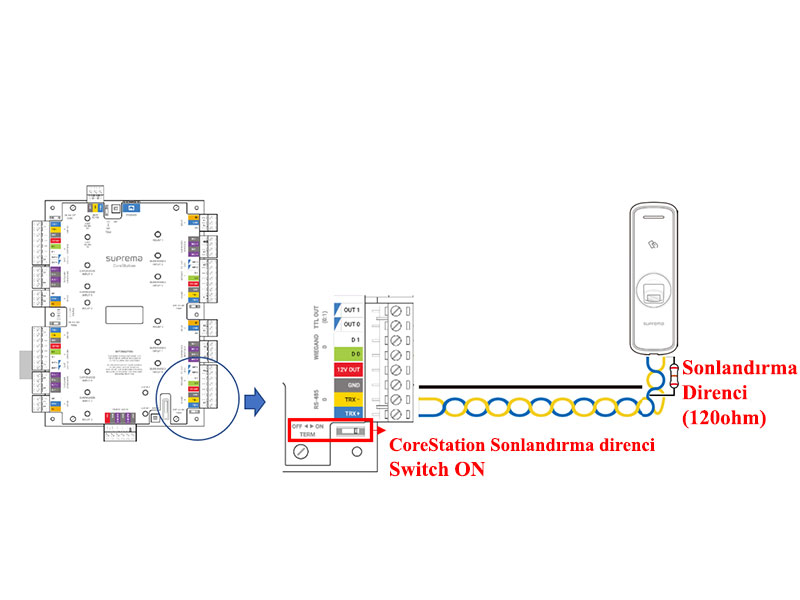

RS485 Kablo Bağlantısı
RS485 Kablo Bağlantısı

 Bu bakımdan rs-485 standardı, alıcı ile vericinin gnd’leri arasında 7 volta kadar oluşabilecek olan farka izin vermektedir. Tüm bunlar da çipin 5V besleme voltajına bağlı olarak, -7 V ila +12V (5+7) gnd kaymasına izin vermesi demektir. Bu şekilde alıcı ve vericinin farklı özellikte güç kaynakları oluşacak gnd fakından ötürü de meydana gelen sorunlar minimuma indirgenecektir.

RS485 cihaz bağlantısı
RS485 Cihaz bağlantısı

RS485 Seri Haberleşme Özellikleri

RS232RS422RS485
DiferansiyelYokVarVar
Max. Sürücü Sayısı1132
Max. Alıcı Sayısı11032
Operasyon ModuHalf Duplex
Full Duplex
Half DuplexHalf Duplex
Network TopolojisiPoint-to-pointMultidropMultipoint
Max. Uzaklık (ACC Standartı)15m1200m1200m
12 metrede max. hız20 Kbs10 Mbs35 Mbs
1200 metrede max. hız1 Kbs100 Kbs100 Kbs
Çıkış Gerilimindeki Azami Değişim Hızı30 v/µsn/an/a
Alıcı Giriş Direnci3.7 k  KΩ ≥ 4 K Ω≥ 12K Ω
Sürücü Yük Empedansı3.7 KΩ100 Ω54 Ω
Alıcı Giriş Hassasiyeti±3V±200mV±200mV
Alıcı Giriş Voltajı±15V±10V-7….12V
Max. Sürücü Çıkış Voltajı±25V±6V-7….12V
Min. Sürücü Çıkış Voltajı (Yük halinde)±5V±2V±1.5V
RS232-RS422-RS485 Karakteristik

 Rs485 sürücüler 60 ma sağlayacak biçimde tasarlanır. Bu konuda 60 ma, 32 adet alıcının bir devreye bağlanması, sonlandırma dirençlerinin sisteme dahil edilmesi ve aynı zamanda en kötü koşullar göz önünde bulundurularak belirlenmiştir. RS-485 sürücüleri özellik olarak, ısı ile kapanma özelliğine sahip olmakta ve A -B uçlarından çok fazla akımın çekilmesine de izin vermeyerek, merkezi işlem birimini korumaktadırlar.

 Rs485 alıcılarının giriş dirençleri de 12kohm şeklinde standartlaştırılmıştır. RS-485 uzun mesafelerde yer alan veri iletişiminin sağlanması için hazırlandıklarından, RS-232’nin tersine rs-485 uzun mesafelerde oluşan veri aktarımını sağlamaktadırlar. Genelde standart bir şekilde üretilirler ve rs485’lerin 232’lere göre farkları, gürültülü ortamlarda, çok yüksek hız ihtiyaç duyulan ortamlarda ve çok daha fazla alıcı ve vericinin yer aldığı ortamlarda kullanılabilmektedir.

 Kullanımı bakımından rs-485 seri haberleşme standardı üzerinden veriler A ve B adında iki kablo üzerinden iletilmektedir. RS-485 birbirine göre tam bir şekilde zıt olan iki sinyal kullanmaktadır. Bu anlamda A sıfır iken B de birdir, iletilen verinin durumu da tamamen bu iki sinyalin aritmetik farkına bağlı olarak tespit edilir.

RS485 Protokolünün Tarihçesi ve Standartları

RS485 seri haberleşme protokolü, 1980’lerin başında geliştirilen bir standart olarak ortaya çıkmıştır. Bu protokol, çok noktaya yayın yapabilme yeteneği ile öne çıkmaktadır. RS485’in yaygın olarak kullanıldığı dönemde, paralel haberleşme standardı olan RS232 ardışık haberleşme için önemli bir alternatif sunmuştur. RS485’in seri haberleşme alanında popüler hale gelmesinin en büyük sebeplerinden biri, daha yüksek hızlarda veri iletimine olanak sağlamasıdır. Bu protokol, geniş bir bağlantı topolojisi yelpazesine uyum sağlama yeteneğine sahiptir ve farklı cihazları bir araya getirmek için kullanılan yaygın bir haberleşme standardıdır.

RS485 protokolü, önceki RS232 protokolüne göre daha üstün özelliklere sahip olmasının yanı sıra, birçok standardizasyon kuruluşu tarafından kabul görmüş bir standarttır. Örneğin, RS485’in elektriksel bağlantı standardı, Elektrik ve Elektronik Mühendisleri Enstitüsü (IEEE) tarafından IEEE 485 olarak yayınlanmıştır. Ayrıca, RS485’in EMC (Elektromanyetik Uyum) ve EMI (Elektromanyetik Girişim) konularında da standartlaştırılmış bir yapısı bulunmaktadır. Bu standartlar, RS485 protokolünün daha güvenilir ve kararlı bir şekilde çalışmasını sağlamak amacıyla oluşturulmuştur. RS485 protokolü, endüstriyel otomasyon, enerji dağıtımı, güvenlik sistemleri ve diğer birçok uygulama alanında yaygın olarak kullanılmaktadır.

RS485 Seri Haberleşme Kullanımı

Genel olarak baktığımız zaman rs-485 nedir ve kullanım özelliklerine bağlı olarak nasıl kullanılır sorusu çok fazla sorulmaktadır. Bu konuda rs485 in sahip olduğu, network yapısı data işlemesi ve kontrol uygulamalarında çok yoğun bir biçimde kullanılmasını sağlamaktadır. 12 kohm giriş direnci sayesinde networke, 32 cihaza kadar bağlantı yapılmaktadır. Çok daha yüksek giriş direnci ile bu sayı 256 ya kadar da çıkarılabilir.

 Bu açıdan bakıldığı zaman rs485 tekrarlayıcıları ile bağlanabilecek olan cihaz sayısı birkaç bine ya da haberleşme mesafesi de birkaç kilometreye kadar çıkabilir. Bu konuda rs485 ayrıca bir donanım istemez ve yazılım kısmı da rs232 den daha zor değildir.

 Genelde, rs485 seri haberleşme standardı 32 adet alıcı- ve verici çiftinin aynı anda sisteme bağlanmasına izin vermektedir. Fakat istisnai durumlarda çok düşük hızlarda da sisteme 64 hatta 128 uç da bağlanabilir. Bu durum sistemin kararlı çalışması konusunda garanti edilemez. Genelde rs485 topolojisi 2 uçlu veya 4 uçlu biçimde olabilir.

BAUDRATE(bit/s)UZAKLIK(m)
3001200
6001200
12001200
24001200
96001200
19200600
38400300
57600200
RS485 Baudrate oranlı kablo mesafesi

RS485’in Diğer Haberleşme Protokollerinden Farkları ve Benzersiz Özellikleri

RS485, diğer haberleşme protokolleriyle karşılaştırıldığında birçok farklılık ve benzersiz özellik sunmaktadır. Bu protokol, özellikle endüstriyel otomasyon ve kontrol sistemlerine yönelik olarak geliştirilmiş olup, birçok avantajıyla dikkat çekmektedir.

Birincil farklılık olarak, RS485’in yarı çift yönlü bir haberleşme standardı olması gösterilebilir. Yani, tek bir veri hattı üzerinden birden fazla nokta arasında veri iletiminin sağlanması mümkündür. Bu özellik, çoklu cihazlar arasında veri paylaşımının kolaylıkla gerçekleştirilmesini sağlar ve sistem maliyetini düşürür. RS485 ayrıca, veri iletim hızının yüksek olmasına rağmen düşük enerji tüketimiyle çalışmasıyla da öne çıkar.

Benzersiz bir özellik olarak, RS485’in çoklu yönlü haberleşme yeteneği vurgulanabilir. Yani, tek bir veri hattı üzerinde birden fazla cihazın hem veri göndermesi hem de veri alması mümkündür. Bu özelliği sayesinde, RS485 sistemi, noktadan noktaya ve çok noktalı haberleşme senaryolarında esnek bir çözüm sunar. Ayrıca, RS485’in yüksek şok ve titreşime dayanıklı olması, endüstriyel ortamlarda güvenilir bir iletişim sağlamak için önemli bir avantajdır.

RS485’in Kullanım Alanları ve Uygulama Örnekleri

RS485 seri haberleşme protokolü, geniş bir kullanım alanına sahiptir ve çeşitli endüstriyel uygulamalarda başarıyla kullanılmaktadır. Bu protokol, endüstriyel otomasyon sistemi gibi alanlarda geniş bir kabul görmektedir. Fabrikalarda, üretim hatlarındaki sensörler, kontrol cihazları ve diğer birçok bağlantı noktaları arasında RS485 protokolü kullanılarak iletişim sağlanmaktadır.

RS485, enerji yönetimi sistemleri ve bina otomasyonu gibi alanlarda da yaygın olarak kullanılmaktadır. Örneğin, büyük bir binada farklı sistemler arasındaki haberleşme RS485 kullanılarak sağlanabilir. Isıtma, soğutma, aydınlatma ve güvenlik sistemleri gibi çeşitli cihazlar, RS485 protokolü sayesinde birbiriyle iletişim kurabilir ve bina yönetimini kolaylaştırabilir. RS485’in çoklu cihaz bağlantısı sağlama yeteneği, bu alanlarda büyük bir avantaj sağlamaktadır.

RS485 Seri Haberleşme Teknolojisinin Güvenlik ve Veri Bütünlüğü Sağlama Yetenekleri

RS485 Seri Haberleşme Teknolojisi, güvenlik ve veri bütünlüğü sağlama konusunda gelişmiş yeteneklere sahiptir. Bu teknoloji, endüstriyel otomasyon ve kontrol sistemlerinde yaygın olarak tercih edilirken, veri güvenliği ve doğruluk konularında da büyük önem taşır. RS485 protokolü, fiziksel ve yazılımsal mekanizmaları kullanarak veri bütünlüğünü sağlama ve veri güvenliğini koruma kabiliyetine sahiptir.

RS485 teknolojisi, veri hatlarında gelişmiş hata algılama ve düzeltme yetenekleri sunar. Farklı CRC (Döngüsel Redundansi Kontrolü) algoritmaları kullanarak veri paketlerinin doğruluğunu kontrol eder ve hatalı verileri düzeltebilir. Bu sayede, veri iletiminin güvenilirliği artar ve iletilen verilerin doğru bir şekilde alınması sağlanır. RS485’in sahip olduğu bu güvenlik ve veri bütünlüğü sağlama yetenekleri, endüstriyel uygulamalarda önemli ölçüde güvenilirlik ve performans sağlamaktadır.

RS485 Protokolünün Kurulum, Ayar ve Bağlantı Yöntemleri

RS485 protokolü, kullanılacak cihazların doğru bir şekilde bağlanması ve iletişim kurması için doğru kurulum, ayar ve bağlantı yöntemlerinin takip edilmesini gerektirir. İlk adım olarak, RS485 haberleşme için uygun bir RS485 transceiver cihazı seçilmelidir. Transceiver, veri gönderme ve alma işlemlerini gerçekleştiren bir alıcı-verici birimidir. Bu nedenle, kullanılacak transceiver’ın RS485 protokolünü desteklediğinden emin olunmalıdır.

Bağlantılar için her bir cihazın doğru bir şekilde bağlanması önemlidir. RS485 haberleşme sisteminde en yaygın kullanılan bağlantı yöntemi, döngüsel (daisy chain) bağlantı olarak bilinir. Bu yöntemde, tüm cihazlar tek bir haberleşme hattı üzerinden bağlanır ve bu hatta master cihaz tarafından kontrol sağlanır. Bu bağlantı yöntemi, kablolama maliyetlerini azaltır ve sistem kurulumunu kolaylaştırır. Bağlantı hattı üzerindeki her bir cihazın doğru bağlantı noktalarına ve hat termine edilmesine dikkat edilmelidir. Ayrıca, haberleşme hattının uzunluğu ve bit hızı gibi parametreler de doğru bir şekilde ayarlanmalıdır. Bu, RS485 haberleşme sisteminin güvenilir ve stabil çalışmasını sağlar.

RS485 Haberleşme Hızı ve İletim Mesafesi Optimizasyonu İçin İpucu

RS485 haberleşme hızı ve iletim mesafesi optimizasyonu, sistemin verimli bir şekilde çalışabilmesi için son derece önemlidir. İletim hızı ve mesafe, RS485 protokolünün sahip olduğu avantajlarını tam anlamıyla kullanabilme açısından belirleyici faktörler arasındadır.

Haberleşme hızı, RS485 protokolünde veri iletim hızını ifade eder. RS485’in yüksek hızda iletişim sağlayabilme yeteneği, veri transferinin hızlı ve etkili gerçekleşebilmesini sağlar. Ancak, bu hızı belirlerken dikkatli olmak önemlidir, çünkü aşırı yüksek bir iletim hızı, sistemde hatalara ve veri kaybına sebep olabilir. Bu nedenle, iletişim hızı dikkatlice ayarlanmalı ve sistem gereksinimlerine uygun olarak optimize edilmelidir.

İletim mesafesi ise RS485’in en önemli özelliklerinden biridir. RS485 protokolü, uzun mesafelerde bile güvenilir veri iletimi sağlayabilme yeteneğiyle öne çıkar. Bu sayede, endüstriyel otomasyon ve kontrol sistemlerinde geniş alanlarda kullanılan RS485, verilerin uzak noktalara sorunsuz bir şekilde iletilmesine olanak tanır. İletim mesafesi, sistem tasarımı ve kablolama gibi faktörlere bağlı olarak optimize edilmelidir, böylece istikrarlı ve güvenilir bir haberleşme sağlanabilir.
